Struttura in acciaio Space Frame per grandi ambienti

Questa soluzione Space Frame Steel Structure for Large Venues affronta le sfide legate al supporto di tetti a campata lunga e alla creazione di spazi aperti e privi di colonne in grandi edifici culturali, sportivi ed espositivi, superando efficacemente i limiti di campata e i lunghi periodi di costruzione in loco associati ai sistemi strutturali tradizionali. Offriamo ispezioni rigorose delle materie prime e lavorazione CNC di precisione per elementi e nodi sferici, con la capacità di ottimizzare i progetti strutturali sulla base dei modelli di progetto. Gestiamo ordini di grandi volumi per grandi progetti, garantendo stabilità strutturale e resistenza sismica attraverso il rilevamento dei difetti in fabbrica, garantendo così la sicurezza e il completamento nei tempi previsti.

Dettagli

Configurazione strutturale del prodotto e standard ingegneristici

Sistema strutturale: utilizza un sistema portante a griglia spaziale, compresi telai spaziali compositi a strato singolo, doppio e triplo, adattati alla superficie della sede, ai requisiti di carico e alle condizioni di vento/neve, rendendolo compatibile con diversi progetti di edifici pubblici su larga scala.

Standard dei materiali: utilizza rigorosamente tubi in acciaio Q235B e Q355B di grado tecnico e nodi sferici ad alta resistenza. Tutte le materie prime soddisfano gli standard di ispezione per i progetti di edilizia pubblica; i profili non standard sono rigorosamente esclusi, garantendo il pieno rispetto delle procedure di verifica dei materiali e di accettazione di vigilanza.

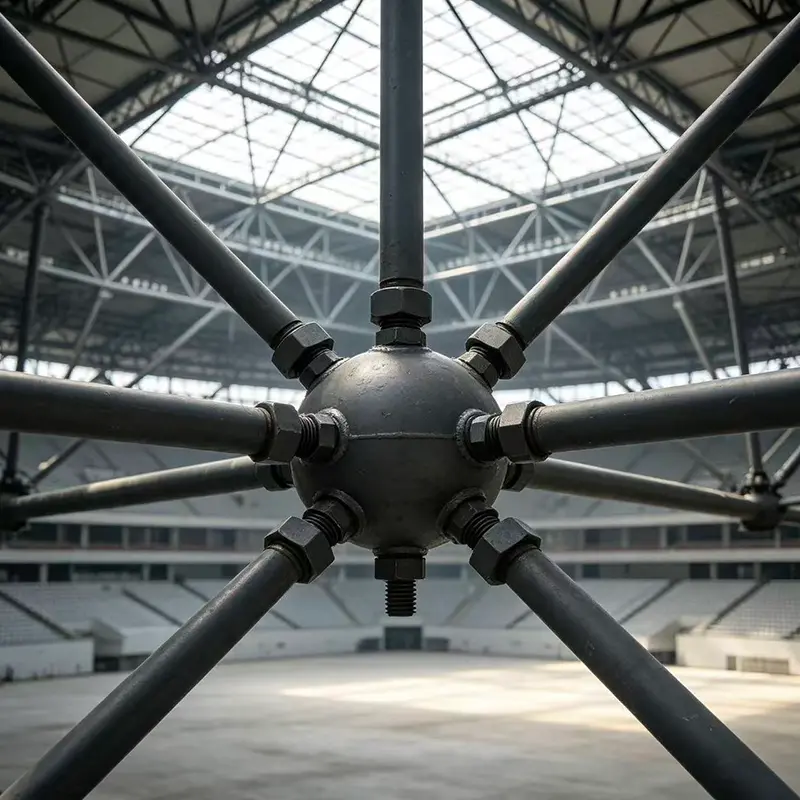

Tecnologia di connessione: presenta due processi principali: fissaggio del nodo sferico imbullonato ad alta precisione e fusione del nodo sferico saldato senza soluzione di continuità. Questi garantiscono uno stretto incastro dei nodi e una distribuzione uniforme del carico senza punti deboli strutturali, con il risultato di una stabilità complessiva che soddisfa le norme di sicurezza per luoghi di grandi dimensioni e ad alta occupazione.

Sistema di protezione: incorpora trattamenti protettivi specializzati per edifici pubblici, tra cui granigliatura di livello industriale per la rimozione della ruggine, primer e finiture anticorrosione di lunga durata, rivestimenti ignifughi conformi agli standard di sicurezza antincendio e zincatura a caldo per una prevenzione durevole della ruggine. Queste misure garantiscono prestazioni in condizioni complesse, inclusi ambienti interni, esterni, esposti e ad alta pressione del vento.

Specifiche del progetto: In grado di costruire strutture con campate ultra lunghe che vanno da 30 a 120 m senza supporti di colonne intermedie, soddisfacendo perfettamente i rigorosi requisiti per la costruzione di strutture di grandi dimensioni, a campata ampia e con altezza elevata.

Metodi di costruzione: supporta vari schemi di costruzione, come l'assemblaggio in massa ad alta quota, l'assemblaggio a terra seguito da sollevamento integrale, sollevamento sezionale e giunzione segmentale, adattandosi alle diverse condizioni del sito, inclusi vincoli di spazio, programmi ristretti e operazioni ad alta quota.

Caratteristiche principali dell'ingegneria della struttura del telaio spaziale

Standard di sicurezza di livello per strutture pubbliche: la struttura in acciaio Space Frame per luoghi di grandi dimensioni è completamente in linea con le specifiche di costruzione per luoghi pubblici su larga scala. Sono sottoposti ad analisi strutturali professionali e simulazioni di resistenza sismica e al vento. La struttura è caratterizzata da elevata ridondanza e forte resistenza ai carichi improvvisi, soddisfacendo i rigorosi requisiti di sicurezza di luoghi ad alta frequentazione come stadi e centri espositivi e superando facilmente le ispezioni ufficiali di completamento.

Eliminazione dei rischi di collasso locale: a differenza delle travature reticolari tradizionali o dei sistemi di supporto che si basano su un supporto di carico a punto singolo o a linea singola, il telaio spaziale funziona come una struttura mesh integrata e collaborativa. I carichi sono dispersi in tutte le direzioni, garantendo che le sollecitazioni localizzate non compromettano la stabilità strutturale complessiva, migliorando così in modo significativo la durata e il fattore di sicurezza dei tetti di grandi dimensioni.

Costo complessivo del progetto: pur soddisfacendo elevati requisiti di portata, il design ottimizza l'utilizzo del materiale; il peso proprio della struttura è di gran lunga inferiore a quello delle tradizionali coperture in acciaio. Ciò riduce efficacemente il carico sulla struttura dell'edificio principale e sui costi di costruzione delle fondazioni, con conseguenti risparmi sostanziali sul budget di ingegneria civile per progetti di sedi su larga scala.

Standardizzazione modulare: tutti gli elementi e i nodi sferici sono prodotti in serie in fabbriche con dimensioni, angoli e posizionamento dei fori precisi e uniformi. Non è richiesto alcun taglio o modifica in loco, garantendo un elevato grado di precisione di assemblaggio. Ciò riduce al minimo i problemi di rilavorazione e rettifica, soddisfacendo gli elevati standard di costruzione richiesti per i progetti chiave.

Bilanciamento di utilità ed estetica: adatto a varie forme di locali iconici, tra cui superfici piane, curve, arcuate e complesse a forma libera. Il tetto offre un'eccellente planarità e si integra perfettamente con diversi materiali di copertura come pannelli per l'illuminazione naturale, lamiere in lega di alluminio-magnesio-manganese e lamiere di acciaio rivestite di colore, allineandosi con l'estetica architettonica moderna.

Scenari di progetto applicabili

Capacità di ingegneria e supporto di fabbrica

Specializzata nella produzione di strutture a telaio spaziale per progetti pubblici: Guojian Steel si concentra esclusivamente sull'ingegneria specializzata di telaio spaziale per luoghi di grandi dimensioni piuttosto che su strutture in acciaio semplici e generiche. Conosciamo profondamente le procedure di accettazione, le specifiche di disegno e i requisiti di ispezione dei materiali per progetti pubblici in varie regioni, fornendo soluzioni mirate alle sfide di implementazione per progetti chiave.

Sistema di produzione di precisione di livello ingegneristico: dotato di linee di produzione automatizzate dedicate per telai spaziali; processi come il taglio dei tubi, la smussatura, la foratura dei nodi sferici e la saldatura integrata sono tutti eseguiti tramite sistemi CNC. La precisione dei componenti soddisfa standard rigorosi, soddisfacendo i requisiti per i luoghi di riferimento di fascia alta.

Ingegneria completa e supporto tecnico: supportati da un team professionale di ingegneri di strutture in acciaio, offriamo una suite completa di servizi, tra cui progettazione dettagliata, ottimizzazione strutturale, verifica del carico e guida alla pianificazione della costruzione, per affrontare in modo proattivo le sfide di costruzione e garantire il successo dell'accettazione del progetto.

Capacità di consegna di progetti su larga scala: grazie alla solida capacità produttiva, possiamo gestire contemporaneamente ordini per più sedi di grandi dimensioni. Diamo priorità alla programmazione della produzione e garantiamo tempi di consegna stabili, allineandoci perfettamente ai requisiti di pianificazione dei progetti governativi e degli incarichi di appalto generale.

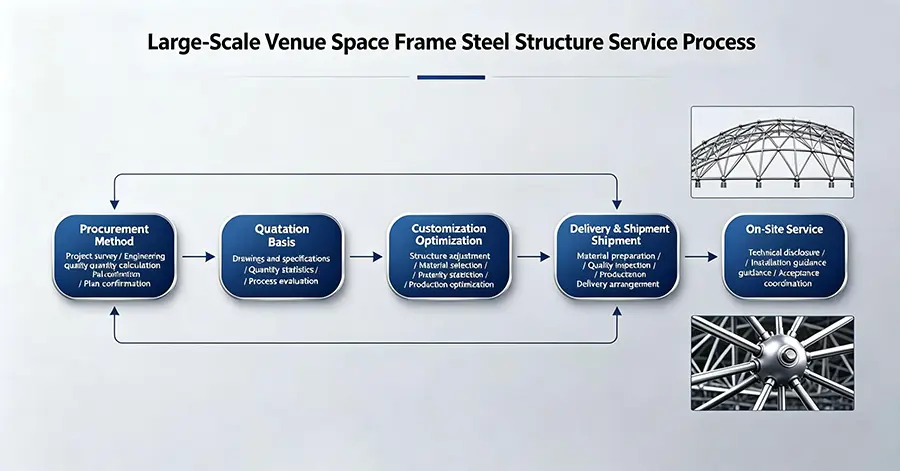

Processo di cooperazione del progetto e garanzia di consegna

Opzioni di appalto: supportiamo appalti centralizzati in blocco per progetti pubblici, contratti di ingegneria per ordini completi, personalizzazione specifica del progetto e appalti designati per appaltatori generali. È possibile generare rapidamente preventivi accurati in base ai disegni di progetto, alle dimensioni della campata e ai parametri di carico.

Servizi di personalizzazione: Offriamo personalizzazione per campate di locali, forme irregolari, strati strutturali e valutazioni antincendio/protezione. Forniamo ottimizzazione strutturale gratuita e miglioramenti dell'efficienza dei materiali per controllare i costi complessivi del progetto garantendo al tempo stesso la sicurezza strutturale.

Imballaggio e logistica: tutti i componenti sono classificati, etichettati e protetti individualmente. Membri e nodi sferici sono imballati separatamente con protezione antiruggine e antiurto. Una chiara numerazione corrisponde ai disegni costruttivi per un rapido montaggio in cantiere, con consegna diretta tramite mezzi di trasporto ingegneristici dedicati su tutto il territorio nazionale.

Supporto post-vendita: forniamo una serie completa di documentazione, inclusi certificati dei materiali, rapporti di ispezione di fabbrica e dati di ispezione tecnica. Offriamo briefing tecnici individuali e guida all'installazione, fornendo un follow-up end-to-end del progetto per garantire il completamento e l'accettazione con successo.
