I fornitori di Guojian si concentrano sulla produzione di componenti interrati per sistemi fotovoltaici. Si impegnano nell'approvvigionamento all'ingrosso di ancoraggi a spirale fotovoltaici e nella personalizzazione specifica del progetto. I tiranti a spirale fotovoltaici, come fondazioni sotterranee invisibili, sostituiscono le tradizionali basi in cemento. Vengono utilizzati in situazioni come il limo delle sponde dei fiumi, i terreni desolati rocciosi e il terreno di riempimento, evitando il fastidio di versare il calcestruzzo, stagionarlo e smantellarlo. Sono ampiamente utilizzati nei progetti fotovoltaici agricoli, fotovoltaici per la pesca, distribuzione a terra e progetti di ricovero auto fotovoltaico. Molti progetti prevedono supporti a terra ben progettati fuori terra, ma trascurano le differenze nelle condizioni di lavoro degli ancoraggi a terra sotterranei. Successivamente, possono verificarsi problemi come cedimenti, deviazioni e un'insufficiente resistenza al sollevamento, che portano a faglie nascoste. Produciamo ancoraggi a spirale sulla base dell'esperienza pratica geologica nazionale. Le specifiche standard sono disponibili a magazzino, con un periodo di consegna di 12-18 giorni lavorativi. È possibile fornire rapporti di test di terze parti per soddisfare i requisiti di approvazione e accettazione del progetto. La nostra serie Ground Pile comprende prodotti comeAncoraggio a vite a terra, ecc.
Ciò che è visibile in una centrale fotovoltaica sono i componenti e i supporti. Ciò che sostiene veramente tutto il peso sono gli ancoraggi a spirale sepolti sottoterra. Rimane sepolto nel terreno tutto l'anno, a contatto con le falde acquifere, il terreno salino e il terreno ricco di humus. Una volta che si verificano corrosione, cedimento o resistenza al sollevamento insufficiente, l'intero sistema di supporto del terreno si inclinerà e si deformerà.
A differenza dei componenti a terra che possono essere ispezionati e manutenuti in qualsiasi momento, gli ancoraggi a terra sono interrati nel terreno ed è difficile rilevare tempestivamente i problemi. Quando i supporti sono evidentemente compensati, spesso significa che si sono già verificate perdite irreversibili. Molti ancoraggi sul mercato considerano nei disegni solo il diametro del tubo e le dimensioni della lama, ignorando l'impatto effettivo dell'acidità del suolo, dell'alcalinità e del livello delle acque sotterranee nelle diverse regioni. I nostri prodotti di ancoraggio a terra a spirale si basano sul feedback geologico di diversi cantieri in tutto il paese, piuttosto che solo sui parametri di disegno.

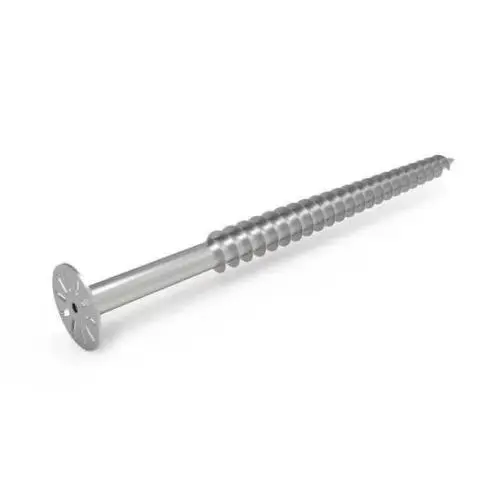

Un ancoraggio a spirale fotovoltaico non è semplicemente un tubo con lama. Resiste anche alla pressione verso il basso, alla forza di sollevamento verso l'alto e alla forza di taglio orizzontale.
Quando colpiscono forti venti, i componenti fotovoltaici genereranno un’enorme forza di sollevamento. L'ancoraggio al suolo si basa sull'aderenza della lama al terreno per impedire il sollevamento dell'intero sistema di supporto. Sotto il peso della neve accumulata, l'ancoraggio al suolo deve disperdere il carico nello strato di terreno profondo e stabile per prevenire il cedimento generale. In condizioni di vento laterale, verifica la resistenza al taglio del corpo del palo per evitare il ribaltamento del palo.
Le fondazioni in calcestruzzo possono raggiungere la stabilità attraverso il peso proprio; l'ancoraggio a spirale si basa interamente sulla presa della lama e del terreno circostante. Lo stesso ancoraggio sepolto in argilla, sabbia o terreno di riempimento può presentare un'enorme differenza in termini di resistenza al sollevamento e alla compressione. La capacità portante teorica sui disegni può essere scontata direttamente nel cantiere reale, il che è la causa principale dell'incoerenza tra il calcolo preliminare e i risultati delle misurazioni in loco in molti progetti.
Abbiamo risolto i casi di cedimento degli ancoraggi a terra riscontrati in precedenti progetti di cooperazione per ottimizzare la struttura del prodotto al contrario. Questo è anche un riferimento importante per noi per realizzare prodotti.
Processo di zincatura a caldo: dettagli chiave per la prevenzione della corrosione sotterranea
La maggior parte del ciclo di vita di un ancoraggio è sepolto nel terreno. Il processo di prevenzione della corrosione determina direttamente la durata.
Esistono diversi metodi di trattamento sul mercato: zincatura a freddo, verniciatura e spazzolatura dello zinco e in generale zincatura a caldo. La zincatura a freddo è solo un sottile strato di rivestimento sulla superficie, che viene facilmente danneggiato dall'attrito con lo strato di terreno e dai graffi della pietra. Le acque sotterranee inizieranno rapidamente a corrodere il tubo d'acciaio dal punto danneggiato.
Adottiamo l'intero processo di zincatura a caldo, in cui il tubo d'acciaio e la lama a spirale sono tutti immersi nello zinco. La posizione del cordone di saldatura forma anche un rivestimento di zinco, senza lasciare un punto di corrosione nudo della saldatura. Molte piccole fabbriche saldano insieme il tubo d'acciaio e la lama e poi semplicemente spazzolano lo zinco sulla superficie, lasciando la posizione del cordone di saldatura come punto di sfondamento della corrosione.
La zincatura a caldo non significa che più spesso è lo strato di zinco, meglio è. Uno strato di zinco eccessivamente spesso tende a staccarsi e a cadere. Controlliamo lo spessore del rivestimento di zinco nell'intervallo 85-120 μm, bilanciando l'adesione del rivestimento e la resistenza alla corrosione del suolo. Il tubo d'acciaio è selezionato come materiale per tubi laminato a caldo Q235B e lo spessore effettivo della parete è rigorosamente controllato, rifiutando materiali per tubi a parete sottile con spessore della parete falsamente contrassegnato.
Protezione del sito e protezione della spedizione
Il palo a spirale è un componente della struttura in acciaio pesante. Durante il trasporto e il sollevamento, se urtato, il rivestimento zincato locale potrebbe essere raschiato. Se non viene effettuato alcun trattamento, le aree irregolari tenderanno ad arrugginirsi dopo essere state interrate.
Quando consegniamo i prodotti, un anello di protezione viene posizionato attorno alla flangia di collegamento in testa al palo per evitare che il foro della flangia venga urtato durante il sollevamento; vengono realizzate semplici pellicole protettive per le parti chiave del corpo del pelo. L'intera spedizione è isolata utilizzando strutture reticolari in acciaio per evitare l'impilamento diretto e l'attrito tra le pile.
Ogni lotto di merce è accompagnato dai documenti di consegna: distinta materiali, verbale di prova di zincatura. La distinta di carico è classificata per specifiche per facilitare il personale di cantiere nel contare il numero di pali di diverse lunghezze e specifiche delle pale, evitando confusione e uso errato dei materiali in cantiere.
Non solo forniamo prodotti finiti in pali, ma offriamo anche collaborazione dalla fase iniziale del progetto fino alla fase di costruzione.
1. Valutazione dei dati geologici: il cliente fornisce un rapporto geologico e combiniamo i parametri dello strato di terreno per fornire pareri di riferimento sulla lunghezza del palo e sulla forma della pala. Non assumiamo impegni assoluti e ricordiamo che è necessaria la verifica di prova in cantiere;
2. Supporto per campioni e pile di prova: per i nuovi progetti, è possibile fornire piccoli lotti di merci per le palificazioni di prova in loco. Dopo aver ottenuto i dati effettivi sul sollevamento, è possibile determinare le specifiche del lotto di grandi dimensioni;
3. Modifica non standard: per siti speciali, la lunghezza del palo, il diametro esterno della lama e la dimensione dell'apertura della flangia possono essere regolati per adattarsi ai supporti esistenti del cliente;
4. Consulenza sulla costruzione: durante il processo di infissione del palo, se si riscontrano difficoltà nell'avvitamento o una coppia anomala, è possibile fornire assistenza remota per l'analisi e suggerimenti per la regolazione.
Q1: Per quanto tempo gli ancoraggi da terra zincati a caldo possono rimanere privi di ruggine se interrati nel terreno?
R: La durata effettiva dipende in gran parte dall'acidità e dall'alcalinità del suolo, nonché dal livello delle acque sotterranee. Nel terreno ordinario neutro, i tiranti d'ancoraggio zincati a caldo possono soddisfare il periodo di progetto di 25 anni per i sistemi fotovoltaici; in terreni salini-alcalini altamente corrosivi è necessario un piano anticorrosione aggiuntivo e non si può generalizzare o semplicemente garantire che tutte le condizioni non presentino ruggine per 25 anni.
Q2: È possibile determinare direttamente le specifiche dell'ancoraggio al suolo senza una relazione geotecnica?
R: È possibile fornire specifiche di riferimento sull'esperienza, ma si consiglia vivamente di condurre un test di prova dopo l'accesso al sito. Senza una relazione geotecnica, i dati teorici e lo strato di terreno effettivo potrebbero presentare deviazioni e la prova su palo di prova è il mezzo più diretto per verificare la capacità portante.
Q3: È possibile utilizzare ancora gli ancoraggi a terra se le lame colpiscono leggermente le pietre durante il processo di guida?
R: Piccoli graffi e urti sul rivestimento possono essere riparati in loco con vernice allo zinco; se le lame sono arricciate, strappate o la zona di incollaggio è danneggiata, si consiglia di raschiarle direttamente e di non forzarle nel terreno.
Q4: Le flange di ancoraggio a terra possono essere modificate in base alla posizione dei fori della flangia sul supporto del mio lato?
R: È supportata la personalizzazione dell'apertura del foro della flangia. È necessario fornire il disegno della flangia o le dimensioni fisiche ed è prevista una quantità minima di ordine corrispondente.
Q5: È possibile utilizzare ancoraggi di terra standard direttamente sul terreno riempito?
R: Il terreno riempito dipende principalmente dal grado di compattazione; il terreno sciolto e riempito richiede un corpo di palo esteso e la penetrazione nello strato di terreno originale sottostante. Rimanendo solo nello strato di riempimento è difficile soddisfare i requisiti di resistenza al sollevamento.
