La nostra soluzione di fondazione con ancoraggio a vite di terra della fabbrica di Guojian affronta efficacemente molti punti critici delle tradizionali fondazioni in calcestruzzo, come il lungo periodo di costruzione, il disturbo significativo del suolo e il difficile ripristino del sito. Ogni palo ha prestazioni stabili di resistenza alla compressione e al sollevamento ed è adatto a varie condizioni geologiche complesse come argilla, terreno sabbioso e materiale di riempimento. Forniamo servizi completi tra cui progettazione ingegneristica dettagliata, rapporti di ispezione di terze parti, consegna graduale e guida tecnica in loco per ridurre il costo totale del ciclo di vita del progetto.
• Non si tratta di un raccordo generico e standardizzato: sebbene i pali avvitati sul mercato possano sembrare simili, le loro effettive capacità portanti possono variare notevolmente a seconda delle condizioni come riempimento, pendii montuosi o terreno salino-alcalino. Basandoci su una vasta esperienza con progetti nazionali di energia rinnovabile, personalizziamo i parametri, come il passo delle pale, il diametro delle pale e lo spessore delle pareti dei tubi, in base alle specifiche caratteristiche di taglio del terreno, anziché applicare una specifica "unica per tutti" a diverse condizioni geologiche.
• Metodo di installazione a secco senza cemento: installato avvitando meccanicamente il palo nel terreno, questo metodo elimina la necessità di scavi, casseforme, getto di calcestruzzo e stagionatura. Il palo può sostenere la sovrastruttura immediatamente dopo l'installazione, rendendolo ideale per progetti urgenti, come gli impianti fotovoltaici (PV) che richiedono una rapida connessione alla rete.
• Compatibilità versatile con la sovrastruttura: le sommità dei pali possono essere dotate di vari connettori, come flange o piastre di connessione, per interfacciarsi direttamente con sistemi di montaggio fotovoltaici, colonne per posti auto coperti, basi di unità di accumulo di energia e strutture leggere di recinzione in acciaio, consentendo un rapido assemblaggio della fondazione e della sovrastruttura.
• Ecologico e riciclabile: il processo non genera rifiuti solidi di calcestruzzo. Durante la modifica del progetto, lo spostamento o lo smantellamento, i pali possono essere svitati ed estratti intatti, preservando nella massima misura possibile il paesaggio superficiale originale; questo li rende adatti a siti strettamente regolamentati come le riserve ecologiche e le aree forestali montane.
• Controllo proattivo del rischio: offriamo test a campione e selezione preliminare del modello sulla base dei rapporti di indagine geologica forniti dal cliente, contribuendo a prevenire costose rilavorazioni causate da problemi come lo scivolamento dei pali o l'insufficiente capacità di carico.
La capacità portante del palo a vite non si basa solo sull'attrito tra la parete del tubo d'acciaio e il terreno; funziona attraverso un meccanismo sinergico in tre parti: attrito dell'albero + resistenza dei cuscinetti delle lame elicoidali + forza di incastro/bloccaggio tra le lame e il terreno. 1. La coppia in uscita della perforatrice spinge l’intero palo elicoidale ad avvitarsi nel terreno a velocità costante; le lame elicoidali tagliano e comprimono il terreno circostante, creando dischi di terreno compattati sopra e sotto le lame.
2. I carichi verticali dall'alto sono supportati da questi dischi di terreno compattato; in condizioni di sollevamento, le lame si ancorano saldamente al terreno sottostante, impedendo che il palo venga estratto direttamente.
3. I carichi del vento orizzontali sono contrastati dal vincolo laterale fornito dall'interazione tra la parete del palo e il terreno circostante.
Approfondimento pratico: il passo della pala deve essere adeguato alla coppia della piattaforma di perforazione. Se il passo è troppo grande, le attrezzature a bassa coppia non possono inserire il palo; se il passo è troppo piccolo, l'installazione è lenta e lo strato di terreno originale viene disturbato, il che di fatto riduce la capacità portante del palo, un dettaglio spesso trascurato dai pali elicoidali a basso costo presenti sul mercato.
Gli ancoraggi a vite a terra sono componenti sotterranei nascosti che non possono essere ispezionati visivamente dopo l'installazione; pertanto, il controllo di qualità deve essere implementato durante la fase di produzione. Guojian impiega una catena di controllo qualità completa ed end-to-end:
1. Verifica del materiale in entrata: i certificati dei materiali vengono controllati per ogni lotto di materie prime per tubi in acciaio e lo spessore delle pareti e il carico di snervamento vengono controllati a campione per impedire che tubi scadenti o con pareti sottili entrino in produzione.
2. Taglio e raddrizzatura CNC: i tubi vengono tagliati a lunghezze fisse e raddrizzati; un'eccessiva curvatura del corpo del palo ne comprometterebbe direttamente la verticalità in fase di posa.
3. Formatura e assemblaggio delle pale elicoidali: le pale vengono laminate utilizzando stampi specializzati per garantire un passo uniforme; viene utilizzata la saldatura completa continua invece della saldatura a punti intermittente; le saldature vengono levigate per eliminare la porosità e le saldature a freddo (le saldature a freddo sono una causa frequente di rottura dei pali in condizioni di vento forte).
4. Zincatura a caldo: aderenza rigorosa allo standard GB/T 13912, che prevede decapaggio, flussaggio, immersione nello zinco a 450–460°C e passivazione; lo spessore medio del rivestimento di zinco è ≥85μm, con opzioni per rivestimenti più spessi per ambienti salini-alcalini o costieri.
5. Ispezione finale e spedizione: controllo dell'aspetto visivo, controlli a campione sullo spessore del rivestimento di zinco e rimisurazione delle dimensioni critiche; rapporti sui materiali e registri delle ispezioni della zincatura possono essere forniti su richiesta per ordini all'ingrosso.
Avviso di insidia: alcuni prodotti a basso prezzo sul mercato utilizzano la zincatura a freddo o solo parziale; questi possono arrugginire entro 2-5 anni dall'installazione sotterranea, compromettendo direttamente l'integrità strutturale della fondazione.
1. Fondazioni per il montaggio del fotovoltaico: dare priorità alle pale elicoidali continue; nelle aree riempite, assicurarsi che le lame poggino su uno strato di terreno stabile e compattato anziché su un terreno sciolto.
2. Fondazioni per posto auto coperto FV: i posti auto coperti sono soggetti a carichi di vento significativi; dare la priorità a pali avvitati di grande diametro e a pareti spesse abbinati a piastre di collegamento a flangia rinforzata ed evitare pali leggeri e di piccole dimensioni. 3. Fondazioni di recinzione/guardrail: soggette principalmente a carichi laterali; concentrarsi sul controllo della profondità di inserimento per migliorare la stabilità laterale; sono adatte specifiche economicamente vantaggiose.
4. Zone saline-alcaline costiere: i prodotti standard zincati a freddo non sono idonei; sono necessari rivestimenti zincati a caldo ispessiti per ritardare la corrosione e il degrado sotterraneo.
• Progetto fotovoltaico terrestre in montagna: sono stati utilizzati pali elicoidali da 114 mm di diametro per sostituire le tradizionali fondazioni indipendenti in cemento, riducendo significativamente gli scavi di terrapieno; il tempo complessivo di costruzione delle fondazioni è stato ridotto del 60%, rispettando le scadenze per la connessione alla rete.
• Progetto di tettoia per posto auto coperto fotovoltaico di fabbrica: utilizzo di pali avvitati flangiati personalizzati ad altezza estesa; non è stato necessario il getto di calcestruzzo in loco, poiché le colonne in acciaio sono state imbullonate direttamente ai pali, accorciando il ciclo di installazione in loco.
• Progetto di recinzione della zona di controllo ecologico: al termine, tutti i pali elicoidali sono stati svitati e recuperati, senza lasciare residui di cemento sulla superficie e soddisfacendo gli standard di accettazione del ripristino del sito.
R: Guojian (Tianjin) Steel gestisce le proprie linee di lavorazione e supporta sia il campionamento di piccoli lotti che la fornitura di progetti su larga scala per pali a vite; il MOQ è di 30 tonnellate.
A: Sì, i campioni sono disponibili; le specifiche standard vengono spedite entro 3-5 giorni, mentre i campioni personalizzati non standard richiedono 7-10 giorni lavorativi.
R: Le specifiche di mercato standard vengono consegnate entro 3-7 giorni; le personalizzazioni non standard (che coinvolgono diametro del tubo, traverse o connettori) richiedono 7-12 giorni lavorativi; Per ordini di grandi dimensioni è possibile negoziare una consegna graduale.
R: Per ordini all'ingrosso, forniamo certificati dei materiali dei tubi in acciaio e registrazioni dei test di zincatura per la documentazione e l'accettazione del progetto.
R: Gli strati di roccia grandi e solidi non sono adatti per l'installazione diretta; per gli strati di roccia o ghiaia alterati possono essere utilizzati pali armati, previa valutazione di fattibilità sulla base dei dati geologici forniti.
R: La garanzia copre le materie prime e il processo di saldatura/fabbricazione; la durata utile relativa alla corrosione sotterranea dipende dal trattamento anticorrosivo e dai livelli di pH del terreno locale (per gli ambienti costieri salino-alcalini si consiglia l'aggiornamento a un rivestimento zincato più spesso).

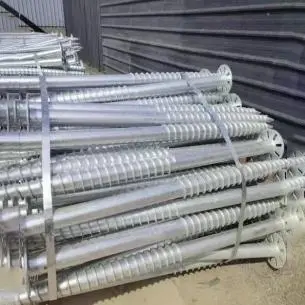

• Imballo: In bundle con reggette in acciaio per evitare deformazioni dovute ad urti durante il trasporto; flange e piastre di collegamento sono imballate separatamente.
• Spedizione: possibilità di carico container; liste di imballaggio fornite.
• Supporto tecnico: linee guida scritte per l'installazione fornite; per i progetti più importanti, sono disponibili briefing tecnici online per spiegare la coppia di battitura dei pali, il controllo della verticalità e i criteri di accettazione; è inoltre disponibile assistenza per il coordinamento delle risorse di costruzione.
