Le guide di scorrimento sono i componenti portanti principali dei sistemi di montaggio fotovoltaici (PV), utilizzati principalmente per fissare e sistemare i moduli fotovoltaici solari; vengono generalmente utilizzati insieme ad elementi di fissaggio come morsetti e bulloni. La nostra linea completa di prodotti ferroviari comprende due tipi principali di materiali: acciaio (zincato a caldo e lega di zinco-alluminio-magnesio) e lega di alluminio, e comprende vari profili trasversali, tra cui binari ad H, binari non nervati e binari con forma personalizzata. Queste guide sopportano il carico dei moduli fotovoltaici e trasferiscono le forze ai montanti o alle basi del tetto. Sono adatti per installazioni fotovoltaiche distribuite su tetti in tegole di acciaio colorato e tetti piani in cemento, nonché per tettoie fotovoltaiche e alcuni impianti fotovoltaici a terra.
Le guide sono disponibili in vari materiali, come lega di alluminio, lega Zn-Al-Mg e acciaio zincato a caldo, per adattarsi a diverse condizioni di progetto, tra cui località interne e costiere, ambienti ad alta salinità, siti con limitazioni di carico sul tetto e centrali elettriche di grandi dimensioni.

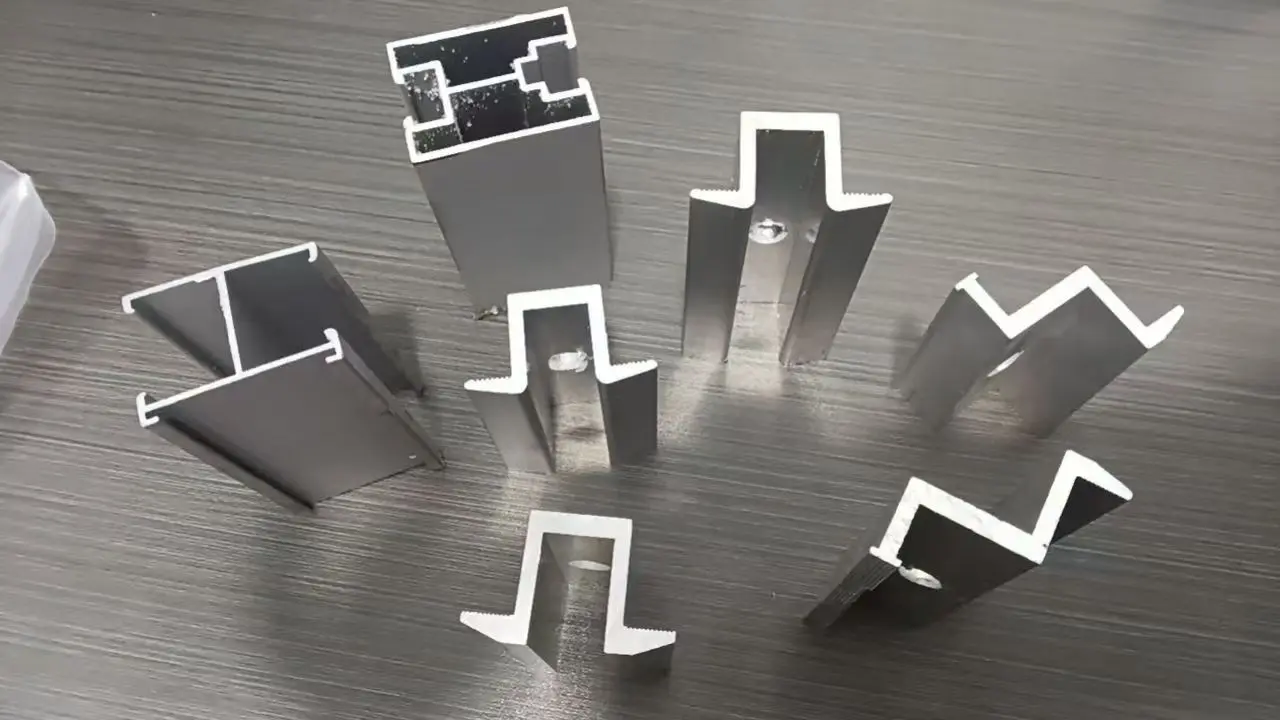

Include profili standard a forma di C, H e U, profili leggeri senza nervature e forme personalizzate non standard, garantendo la compatibilità sia con progetti convenzionali che con applicazioni di retrofit specializzate.
Supporta il taglio a lunghezza fissa, la punzonatura CNC e la lavorazione di profili personalizzati. Non ci limitiamo ai prodotti standard disponibili in commercio e possiamo produrre componenti per soddisfare requisiti specifici di disegno del progetto.
Binari di guida, morsetti (morsetti intermedi/finali), dispositivi di fissaggio in acciaio inossidabile e componenti di messa a terra sono prodotti internamente. Ciò garantisce un elevato grado di compatibilità tra profili e accessori, riducendo al minimo gli errori di montaggio in cantiere.
Le specifiche standard sono immagazzinate per una consegna rapida; il nostro stabilimento vanta una capacità annua di 200.000 tonnellate, in grado di gestire la fornitura di grandi quantità per centrali elettriche su scala GW.
Elimina la necessità di approvvigionarsi separatamente dalle fabbriche di alluminio e acciaio. Forniamo la gamma completa di binari e accessori coordinati, semplificando l'intero processo di approvvigionamento.
| Elemento parametro | Specifica tecnica |
| Materiali di base opzionali | Lega di alluminio 6063-T5 / Nastro di acciaio S350GD Zn-Al-Mg / Acciaio zincato a caldo Q355 |
| Trattamento superficiale | Anodizzazione / Rivestimento Zn-Al-Mg / Zincatura a caldo |
| Tipi di sezioni principali | Sezioni di tipo H, tipo C, tipo U, leggere non rinforzate, con forma speciale personalizzata |
| Spessore della parete del profilo | Lega di alluminio: 1,2-2,0 mm; Acciaio: 1,0-1,5 mm (personalizzabile) |
| Lunghezza di consegna standard | 4m, 6m; taglio personalizzato a qualsiasi lunghezza disponibile |
| Moduli compatibili | Gamma completa di moduli fotovoltaici monocristallini, PERC, TOPCon |
| Accessori di supporto | Morsetti intermedi, morsetti terminali, elementi di fissaggio in acciaio inossidabile, componenti di messa a terra |
| Scenari applicativi | Tetti in tegole di acciaio colorato, tetti in cemento, centrali elettriche a terra, tettoie fotovoltaiche, progetti fotovoltaici ristrutturati con forme speciali |
| Standard applicabili | Standard cinese GB, standard europeo EN; certificati dei materiali disponibili |
La qualità dei materiali viene verificata per ogni lotto di guide per garantire che non vengano utilizzati materiali riciclati o impuri;
I controlli delle tolleranze dimensionali e i controlli a campione sullo spessore del rivestimento anodizzato garantiscono che il trattamento superficiale soddisfi gli standard;
3. I rapporti sulle proprietà meccaniche dei profili sono disponibili su richiesta;
4. È possibile fornire rapporti di test di terze parti (ad esempio TUV, SGS) per soddisfare i requisiti per le offerte di progetti all'estero e le dichiarazioni doganali.
Assistiamo nella selezione del modello di binari di guida in base ai carichi di vento e neve specifici del progetto, alle condizioni del tetto e al clima locale; è possibile inviare campioni fisici per la verifica del materiale, della sezione trasversale e della finitura superficiale; forniamo la documentazione per le offerte di progetto, comprese le specifiche del prodotto e i rapporti di prova; per i clienti esteri, offriamo raccomandazioni adattate agli standard locali.
Per gli ordini personalizzati, generiamo disegni di elaborazione per l'approvazione del cliente prima dell'inizio della produzione; durante la produzione, forniamo foto o video dell'ispezione delle materie prime, dell'elaborazione dei profili e dei controlli a campione del prodotto finito in modo che i clienti possano tenere traccia dei progressi; le spedizioni includono una lista di imballaggio completa e la certificazione del materiale; offriamo varie opzioni di imballaggio, incluso l'avvolgimento estensibile resistente alla pioggia per evitare danni durante il trasporto; per gli ordini nazionali organizziamo la consegna diretta tramite camion al luogo del progetto; per gli ordini di esportazione, forniamo assistenza con la documentazione doganale completa e supportiamo vari termini commerciali (ad es. FOB).
Se si verificano danni (come ammaccature o deformazioni) durante il trasporto, valutiamo rapidamente la situazione al ricevimento delle foto di verifica e organizziamo parti di ricambio o una soluzione concordata di comune accordo; forniamo guide di installazione complete, inclusi diagrammi e suggerimenti chiave per l'installazione; il nostro team tecnico offre supporto remoto per risolvere eventuali problemi riscontrati durante l'installazione.

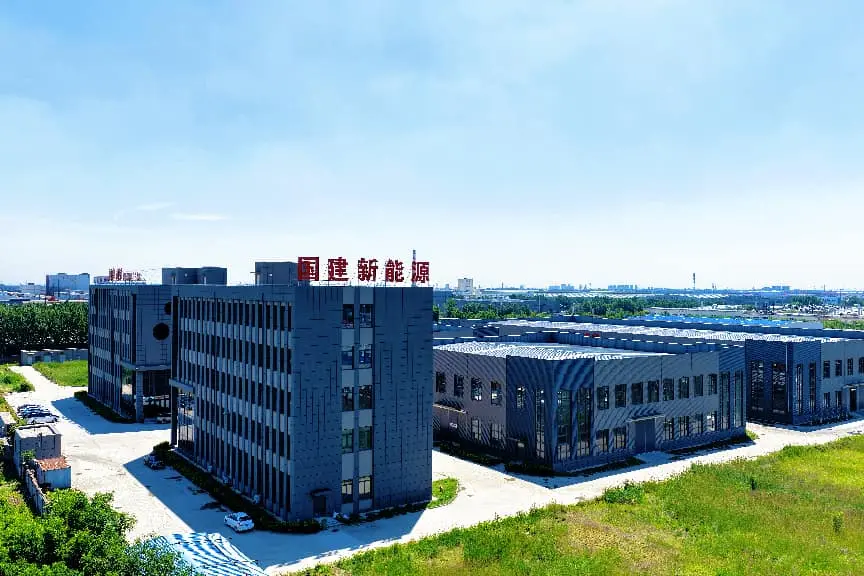

La nostra fabbrica è situata nella base industriale di Daqiuzhuang a Jinghai, Tianjin, vicino al porto di Tianjin; ciò consente la consegna diretta tramite camion ai siti di progetto nazionali e un comodo sdoganamento e spedizione per gli ordini di esportazione. Manteniamo partnership stabili e a lungo termine con impianti di estrusione di alluminio, garantendo una fornitura affidabile di materie prime e garantendo che le qualità dei materiali non vengano mai sostituite. Implementiamo un controllo di qualità completo durante l'intero processo, effettuando molteplici ispezioni dall'ingresso delle materie prime alla spedizione dei prodotti finiti. Produciamo contemporaneamente guide in acciaio (guide ad H, guide a profilo speciale e guide senza nervature), consentendo ai clienti di reperire accessori di montaggio in acciaio e guide in lega di alluminio in un unico sportello; questo riduce i costi di comunicazione associati alla gestione di più fornitori e gestiamo ordini di tutte le dimensioni.
R: Gli accessori sono intercambiabili se le fessure trasversali corrispondono; tuttavia, il contatto diretto tra acciaio e alluminio provoca corrosione elettrochimica, quindi è necessario installare guarnizioni isolanti quando si mescolano i materiali.
R: I profili sono ricoperti con pellicola protettiva. L'intero lotto è avvolto in film estensibile antipioggia e fissato con paraspigoli in carta rigida; i profili lunghi sono inoltre rinforzati con telai in legno per ridurre al minimo il rischio di graffi durante il trasporto.
R: No, varia. Le guide in zinco-alluminio-magnesio e acciaio zincato a caldo hanno una garanzia anticorrosione di 25 anni, mentre le guide in lega di alluminio anodizzato hanno una garanzia anticorrosione di 20 anni; si prega di confermare i termini di garanzia specifici prima di effettuare un ordine.
R: Le guide possono essere personalizzate con sezioni trasversali specifiche, soggette a quantità minime d'ordine (MOQ) per la creazione di stampi per estrusione; tuttavia, modifiche semplici come aggiustamenti della lunghezza o punzonatura non richiedono nuovi stampi e hanno requisiti MOQ inferiori.
R: I profili scanalati standard abbinati ai morsetti compatibili non scivolano; è necessario fornire lo spessore del componente in modo da poter abbinare il morsetto corretto. Non è consigliabile mescolare accessori di marche diverse.
R: Conservarli in un'area asciutta e ben ventilata ed evitare l'esposizione alla pioggia o all'acqua stagnante. I profili devono essere sollevati da terra (non impilarli direttamente su terra o fango) e la pellicola protettiva non deve essere rimossa prematuramente.
