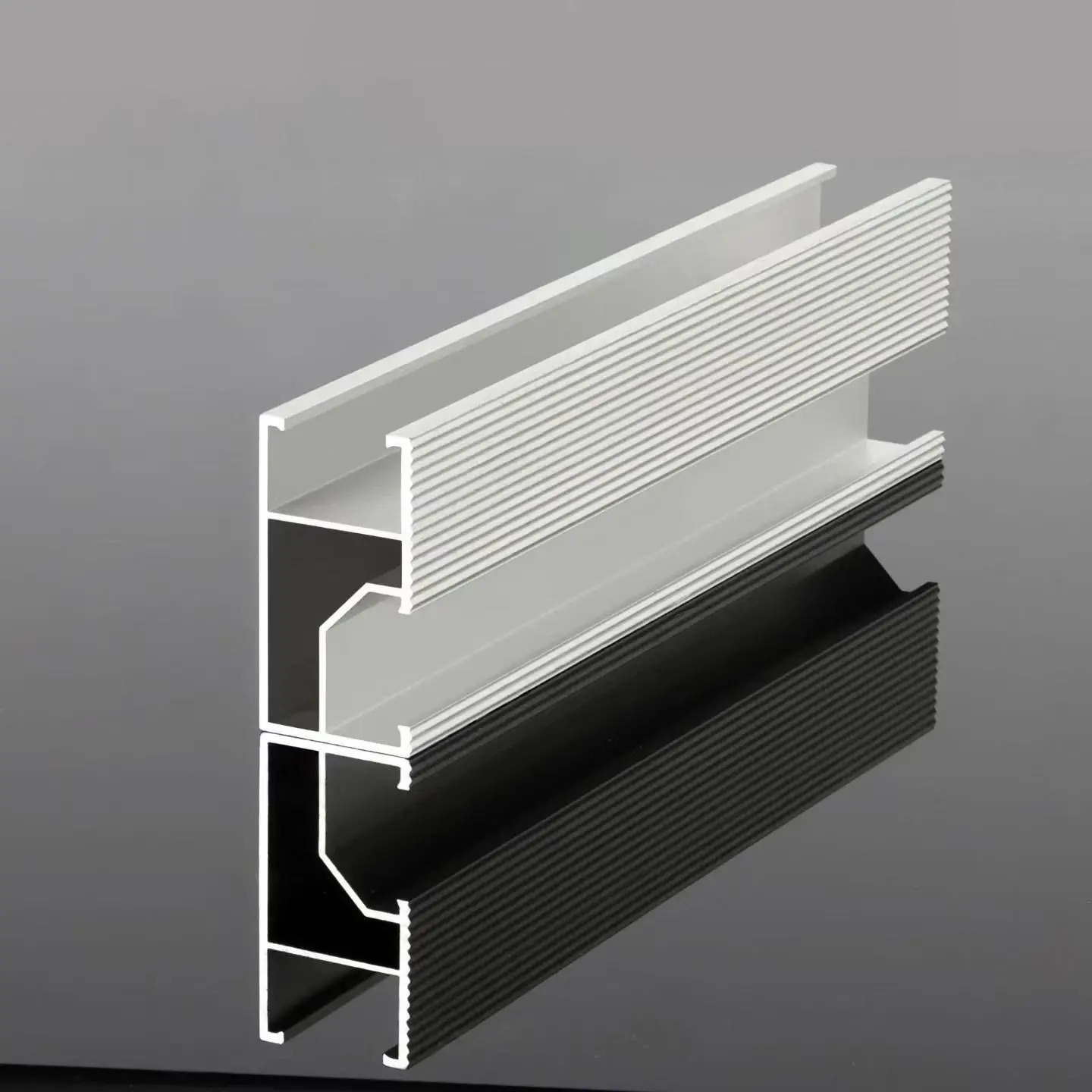

Progettiamo i profili delle guide laterali personalizzate non standard in base alla geometria specifica del tetto anziché selezionarli da un elenco di inventario standard. Proformiamo i profili richiesti utilizzando acciaio S350GD ad alta resistenza, incorporando scanalature a T standard che rimangono compatibili con morsetti intermedi, morsetti terminali e dadi scorrevoli disponibili in commercio; questi vengono forniti con rivestimenti zincati a caldo o Zn-Al-Mg. Le operazioni di progettazione del profilo, profilatura, punzonatura e taglio a misura vengono tutte eseguite presso il nostro stabilimento a Tianjin, in Cina.
Gli scenari comuni includono profili trapezoidali non convenzionali o con aggraffatura verticale e altezze delle nervature che superano gli intervalli standard, dove le basi delle guide a C/U standard interferirebbero con le nervature del tetto, impedendo loro di rimanere piatte.
Sui tetti con variazioni di curvatura o di elevazione, i binari standard con profili fissi lascerebbero spazi vuoti o costringerebbero i telai dei moduli a torcersi. I profili personalizzati del binario di guida non standard consentono di posizionare ciascun punto di montaggio all'esatta altezza richiesta.
Situazioni che prevedono altezze di montaggio ridotte, apparecchiature sul tetto che penetrano nell'array o moduli impostati con angoli di inclinazione speciali. I profili ferroviari personalizzati possono essere realizzati poco profondi o modellati per superare gli ostacoli, eliminando la necessità di riprogettare l'intera serie solo per accogliere un profilo standard.
Laddove gli arcarecci esistenti sono fissi e inamovibili, i profili del binario di guida non standard progettati per adattarsi alla spaziatura degli arcarecci esistenti consentono di montare la nuova serie direttamente sulla struttura originale senza tagli o rinforzi.
I profili sono progettati specificamente per la forma delle nervature del tetto, le posizioni degli arcarecci e gli angoli dei moduli. Al momento della consegna, le guide sono componenti pronti per l'installazione e non soluzioni di compromesso. Ciò si traduce in un notevole risparmio di manodopera in loco, eliminando la necessità di tagliare, rettificare o spessorare il tetto e riducendo drasticamente le interruzioni impreviste del lavoro.
La sezione della guida fuori standard consente di posizionare il materiale esattamente dove agisce il momento flettente; a parità di peso garantisce un momento d'inerzia maggiore rispetto alle sezioni standard. Quando il carico sul tetto è un vincolo, la stessa logica si applica al contrario: la sezione può essere alleggerita per controllare il carico proprio sui tetti invecchiati.
Indipendentemente dal profilo esterno, la superficie di serraggio mantiene le scanalature a T standard. I morsetti intermedi, i morsetti terminali e i dadi scorrevoli disponibili in commercio possono essere utilizzati normalmente, mentre il resto della distinta base rimane invariato. Gli strumenti di installazione esistenti e l'inventario dei morsetti rimangono utilizzabili.
La sezione viene formata tramite profilatura continua da nastri di acciaio in un unico passaggio, garantendo rettilineità e ripetibilità costanti tra i lotti: il decimo contenitore corrisponderà al campione approvato.
Sono disponibili opzioni di binario di guida non standard con zincatura a caldo (Z275) e zinco-alluminio-magnesio (ZAM80–150). Lo zinco-alluminio-magnesio offre capacità di autoriparazione sui bordi tagliati e una resistenza superiore alla nebbia salina rispetto alla zincatura convenzionale; pertanto lo consigliamo per le zone costiere e i siti industriali con elevata umidità. Le garanzie di resistenza alla corrosione sono di 15 anni per la zincatura a caldo e di 25 anni per Zinco-Alluminio-Magnesio.
| Articolo | Specifica di riferimento | Nota |
| Materiale | Acciaio stampato a freddo S350GD / S450GD | Nastro in acciaio ad alta resistenza, profilato a rulli |
| Rivestimento | Z275 zincato a caldo o Zn-Al-Mg ZAM80–150 | Selezionato per progetto |
| Spessore | 1,2 / 1,5 / 2,0 / 2,5 mm | 1,2–1,5 mm tipico per sezioni piane |
| Altezza della sezione | 40 / 45 / 50 / 60 / 80 mm | Sezioni personalizzate da progettare |
| Larghezza della flangia | 30 / 35 / 40mm | Abbinato ai morsetti per moduli |
| Scanalatura | Scanalatura a T o scanalatura aperta | Per dadi scorrevoli standard |
| Lunghezza | 3 / 4 / 6 m, tagliati a misura | Ottimizzato per il trasporto e il taglio |
| Peso unitario | ca. 1,2–3,5 kg/m | Dipende dalla sezione e dallo spessore |
| Moduli compatibili | Moduli c-Si comuni, 500–700 W | Paesaggio o ritratto |
| Massimo. arco di supporto | 1,0–1,5 m | Soggetto a calcolo strutturale; sezioni piane inferiori |
| MOQ | 1 contenitore da 20 GP; ordini di prova più piccoli negoziabili | — |
| Tempi di consegna | 7–15 giorni lavorativi dalla ricezione del deposito | — |
| Termini commerciali | FOB/CFR/CIF | — |
I percorsi di carico sono determinati dalla sezione trasversale specifica progettata per il progetto; pertanto, i protocolli di installazione per queste guide non standard sono più rigidi rispetto a quelli per le guide standard. Richiediamo a ogni squadra di installazione di aderire ai seguenti cinque punti:
1. Non invertire l'orientamento della fessura rispetto alla direzione di installazione: un orientamento errato altera la sezione trasversale portante e riduce la capacità di carico.
2. Stringere i bulloni rigorosamente secondo la coppia di progetto; una coppia eccessiva sulle aree a parete sottile della sezione personalizzata può causare schiacciamenti locali.
3. La giunzione delle rotaie deve utilizzare i connettori personalizzati progettati per questa sezione specifica; i connettori per guida standard non sono compatibili con questa geometria.
4. Installare guarnizioni isolanti nei punti di contatto tra metalli diversi per prevenire la corrosione elettrochimica; assicurarsi che gli elementi di fissaggio siano compatibili con il rivestimento (zincato a caldo o zinco-alluminio-magnesio).
5. Non calpestare le sezioni a pareti sottili a metà campata delle rotaie; i carichi concentrati derivanti dal traffico pedonale possono causare deformazioni.

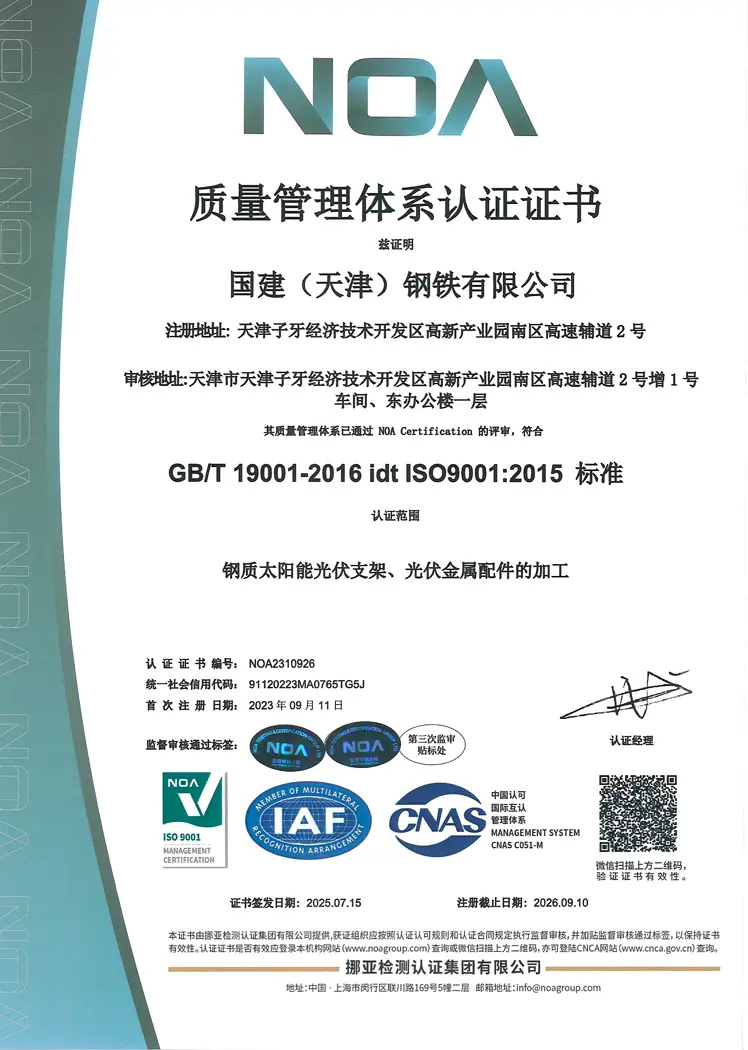

La nostra azienda implementa un processo di controllo qualità in tre fasi: ispezione dei nastri di acciaio in entrata e dei materiali di rivestimento (controllo del grado, dello spessore e del peso del rivestimento); misurazione in linea delle dimensioni della sezione trasversale e della rettilineità durante la profilatura; e ispezione finale della precisione della sezione trasversale, della rettilineità e delle condizioni della superficie prima del confezionamento di ciascun lotto. I nostri sistemi di gestione della qualità e dell'ambiente sono certificati ISO 9001, ISO 14001 e ISO 45001; lo scopo della certificazione copre le strutture di montaggio fotovoltaiche in acciaio e gli accessori fotovoltaici in metallo.
R: Abbiamo bisogno dei disegni delle tegole o degli arcarecci (o uno schizzo quotato della sezione trasversale), le dimensioni e il layout del modulo e la campata di supporto pianificata. Sulla base di ciò, confermeremo la sezione trasversale, le specifiche del rivestimento e il peso unitario prima di fornire un preventivo. I campioni o le sezioni trasversali del primo articolo possono essere prodotti prima della produzione in serie.
A: Siamo un produttore. La profilatura, la punzonatura, la lavorazione del taglio a misura e la gestione del rivestimento vengono tutte eseguite presso il nostro stabilimento di produzione a Tianjin, in Cina. Siete invitati a esaminare i registri e i certificati della nostra fabbrica.
R: Per la maggior parte delle applicazioni di copertura interne, è sufficiente la zincatura a caldo (Z275). Per ambienti costieri, ad alta umidità o industriali corrosivi, consigliamo lo zinco-alluminio-magnesio, poiché offre una protezione superiore al taglio e resistenza alla nebbia salina. I termini di garanzia differiscono di conseguenza: 15 anni per Zincato a caldo e 25 anni per Zinco-Alluminio-Magnesio.
R: La quantità minima standard dell'ordine è di un contenitore da 20GP. Per ordini di prova iniziali o lotti campione di nuovi profili, possiamo accettare quantità inferiori; fornisci semplicemente il disegno del profilo e la lunghezza totale e citeremo di conseguenza.
A: Dipende dalle specifiche del profilo della guida laterale non standard. I profili modificati standard sono compatibili con i tradizionali morsetti e dispositivi di fissaggio in acciaio inossidabile disponibili sul mercato; per profili speciali forniamo morsetti e connettori abbinati per garantire la compatibilità durante l'installazione in cantiere.
