Nelle apparecchiature automatizzate di assemblaggio e movimentazione dei materiali, il binario di guida determina se una guida lineare rimane silenziosa e liscia dopo tre anni o inizia a traballare dopo soli tre mesi. La maggior parte dei tradizionali profili a fessura singola concentrano il carico su un'unica superficie di lavoro; i carichi eccentrici possono gradualmente disallineare il carrello, con gli errori che ne derivano che in definitiva influenzano le prestazioni dell'intera macchina. H-Rail affronta questo problema attraverso la sua geometria della sezione trasversale piuttosto che fare affidamento esclusivamente sul trattamento superficiale. Caratterizzato da un profilo simmetrico in alluminio a forma di H con doppie anime parallele, è progettato per applicazioni a movimento alternativo, come guide lineari, colonne di sollevamento, meccanismi push-pull, telai per utensili e linee di trasporto leggere.

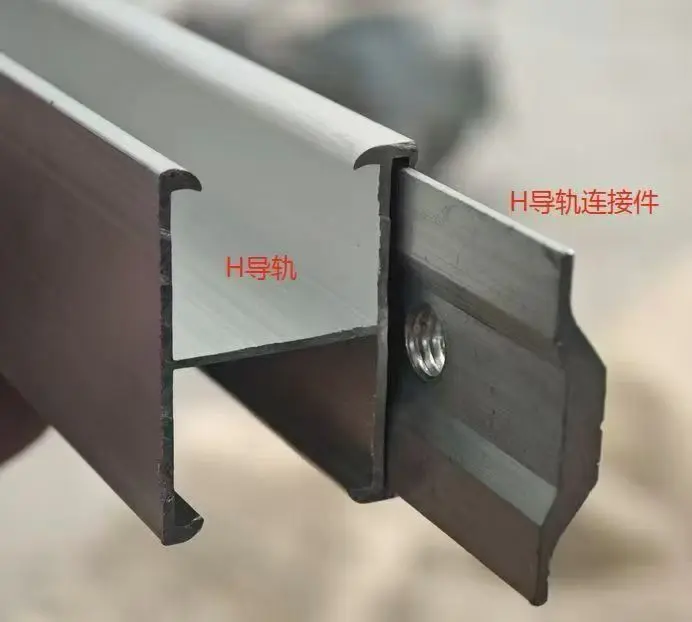

H-Rail è un profilo guida strutturale in alluminio con una sezione trasversale che ricorda la lettera "H": due flange orizzontali collegate da un'anima centrale, che forniscono superfici scanalate utilizzabili su entrambi i lati. Grazie a questa geometria simmetrica, i carichi verticali sono distribuiti su due bracci di supporto anziché su uno, mentre il centro aperto riduce il peso senza compromettere la rigidità.
Questa geometria offre un triplo vantaggio: rispetto ai binari a fessura singola di peso simile, presenta una deflessione inferiore sotto carichi moderati; il profilo stesso resiste alla torsione quando l'attrezzatura è sottoposta a forze laterali o arresti di emergenza; e con due superfici lavorate disponibili, un carrello può funzionare su entrambi i lati o anche su entrambi i lati contemporaneamente.
La sezione trasversale a doppia anima distribuisce la pressione su due bracci di supporto, rendendo le superfici di lavoro meno soggette ad ammaccature o deformazioni dovute a carichi concentrati. La nostra esperienza di produzione mostra prestazioni di carico costanti tra i lotti, un fattore critico quando si costruiscono centinaia di workstation identiche.
La sezione trasversale simmetrica della guida ad H resiste intrinsecamente alla torsione quando l'apparecchiatura esercita una forza laterale o quando sono installate rotaie lunghe. Ciò risolve direttamente un problema comune in officina: le guide ad H si torcono leggermente dopo l'installazione, causando l'inceppamento o l'inceppamento del carrello a metà corsa. Design reversibile: entrambi i lati scanalati sono lavorati con precisione, consentendo il montaggio della guida rivolta verso l'alto, rivolta verso il basso o verticalmente; può anche fungere da trave strutturale o connettore del telaio. Un singolo profilo copre più configurazioni di progettazione, riducendo la necessità di staffe personalizzate.
Ogni binario viene raddrizzato dopo l'estrusione e ispezionato individualmente prima della spedizione, garantendo rettilineità senza piegamenti, anche su lunghezze elevate. Il movimento del carrello rimane coerente durante l'intera corsa, evitando rigidità o allentamenti alle due estremità.
Lo strato anodizzato duro migliora la durezza superficiale e la resistenza all'usura, prevenendo il degrado della superficie anche durante lo scorrimento ad alta frequenza. Resiste alla polvere e all'umidità dell'officina, mentre la finitura opaca previene l'accumulo di sporco, rendendolo ideale per camere bianche e aree di assemblaggio di precisione.
| Articolo | Specifica |
| Materiale | Lega di alluminio, estrusa a caldo |
| Tipo di sezione | Profilo ad H simmetrico, doppia anima, anima cava |
| Trattamento superficiale | Anodizzazione dura, finitura opaca |
| Lunghezza | Taglio a misura su disegno del cliente |
| Rettilineità | Raddrizzato e ispezionato prima della spedizione |
| Opzioni di lavorazione | Taglio a misura, smussatura finale, foratura, maschiatura, lavorazioni meccaniche di precisione |
| MOQ | 1 contenitore da 20 GP; ordini di prova più piccoli negoziabili |
| Tempi di consegna | 7–15 giorni lavorativi dalla ricezione del deposito |
| Termini commerciali | FOB/CFR/CIF |
Se il carico è posizionato direttamente sopra la guida ad H e la forza è costantemente verticale, di solito è sufficiente un profilo standard a doppia anima. Tuttavia, se il carico è decentrato o l'apparecchiatura è sottoposta a frequenti arresti di emergenza, si consiglia di discutere prima con noi le condizioni dell'applicazione; i vantaggi geometrici della progettazione del profilo sono più critici in questi scenari.
Le corse più lunghe amplificano qualsiasi curvatura della rotaia; pertanto, per corse superiori a qualche metro, si consiglia di ordinare rotaie preraddrizzate e collaudate tagliate a misura anziché tagliare il profilo in cantiere. La differenza sta nel movimento fluido e continuo rispetto al potenziale attacco a metà corsa.
Le superfici anodizzate dure sono adatte per officine polverose e strutture umide. Se la guida H sarà esposta a procedure di lavaggio o fluidi da taglio, informaci del mezzo specifico in modo da poter verificare la compatibilità della superficie prima di effettuare l'ordine.

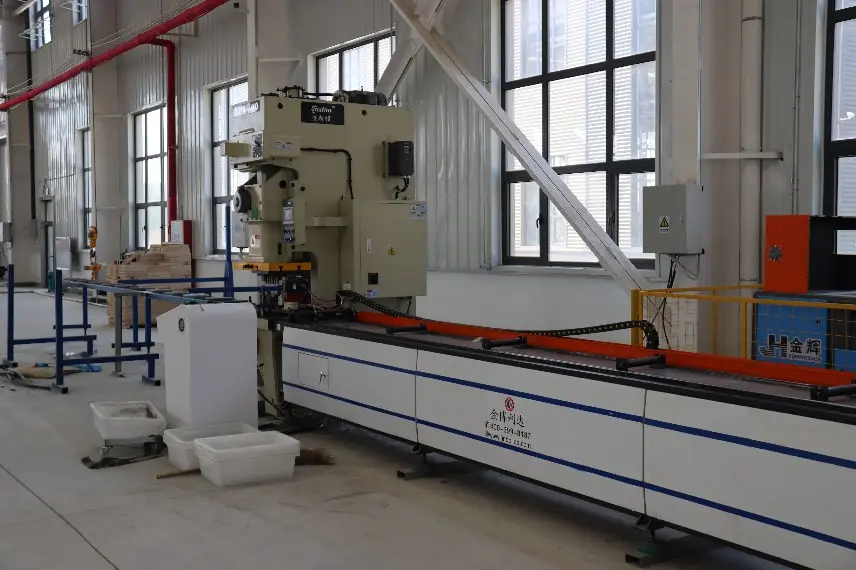

La guida ad H è prodotta nella nostra struttura; estrusione, lavorazione meccanica e anodizzazione vengono tutte eseguite internamente. Il nostro impianto di produzione gestisce otto linee di formatura a canale C, due linee di formatura dell'acciaio con profilo "Ji" (profilo a cappello), due macchine da taglio laser a fibra ad alta potenza e quattro linee di punzonatura CNC. La nostra attrezzatura proprietaria comprende un modello di utilità brevettato "Punzonatrice per profili in alluminio" (ZL 2023 2 2784865.9). Lo stabilimento ha una capacità produttiva annua di profili di circa 200.000 tonnellate.
Esportiamo in oltre 30 paesi e supportiamo programmi di fornitura a lungo termine sia per gli appaltatori di progetti che per i produttori di apparecchiature; la documentazione di esportazione e gli accordi di ispezione di terze parti possono essere negoziati caso per caso.
A: Siamo un produttore. L'estrusione, la raddrizzatura, la lavorazione meccanica e l'anodizzazione dura delle nostre guide ad H vengono tutte completate presso la nostra base di produzione a Tianjin, in Cina. Siete invitati a esaminare i registri e le certificazioni della nostra fabbrica.
R: Il MOQ standard è un contenitore da 20 GP. Possiamo accettare quantità inferiori per ordini di prova iniziali o lotti di campioni: comunicateci le specifiche della sezione trasversale richieste e la lunghezza totale e forniremo un preventivo di conseguenza.
R: Sì. Il taglio a lunghezza fissa, la smussatura delle estremità, la foratura, la maschiatura e altri processi di finitura vengono tutti eseguiti internamente. I binari sono pronti per l'installazione al momento della consegna e non richiedono ulteriore lavorazione presso la vostra struttura.
R: Le nostre guide ad H sono state sottoposte a rigorosi test di simulazione del carico di vento e neve. Possiamo eseguire calcoli di carico basati su parametri climatici locali e consigliare il modello di rotaia ad H appropriato per soddisfare gli standard internazionali come EN 1991 e ASCE 7.
R: Ogni lotto viene sottoposto a controlli di rettilineità, integrità strutturale e qualità della superficie prima dell'imballaggio; gli stessi standard di accettazione vengono applicati dal campione iniziale al contenitore finale.
Il profilo standard della guida ad H è compatibile con la stragrande maggioranza dei morsetti intermedi, dei morsetti terminali e dei dispositivi di fissaggio in acciaio inossidabile disponibili sul mercato. Se avete esigenze specifiche per i morsetti abbinati, possiamo anche realizzare profili personalizzati creando nuovi stampi.
