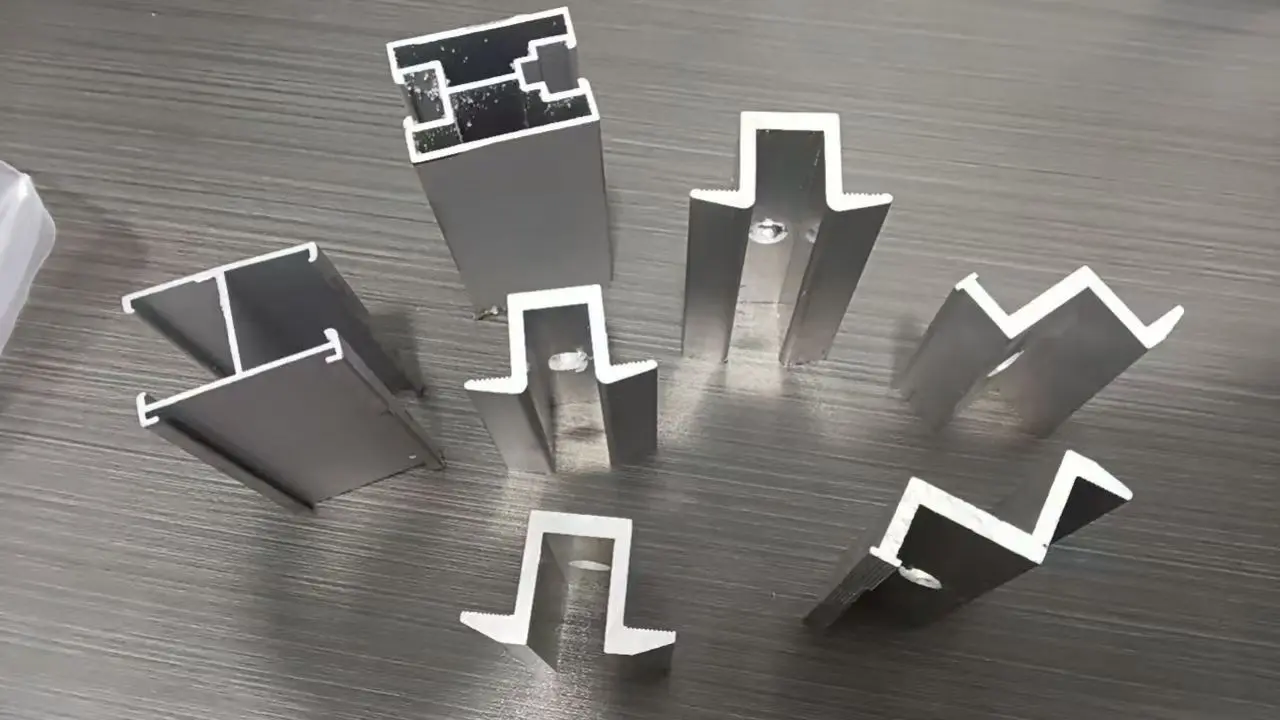

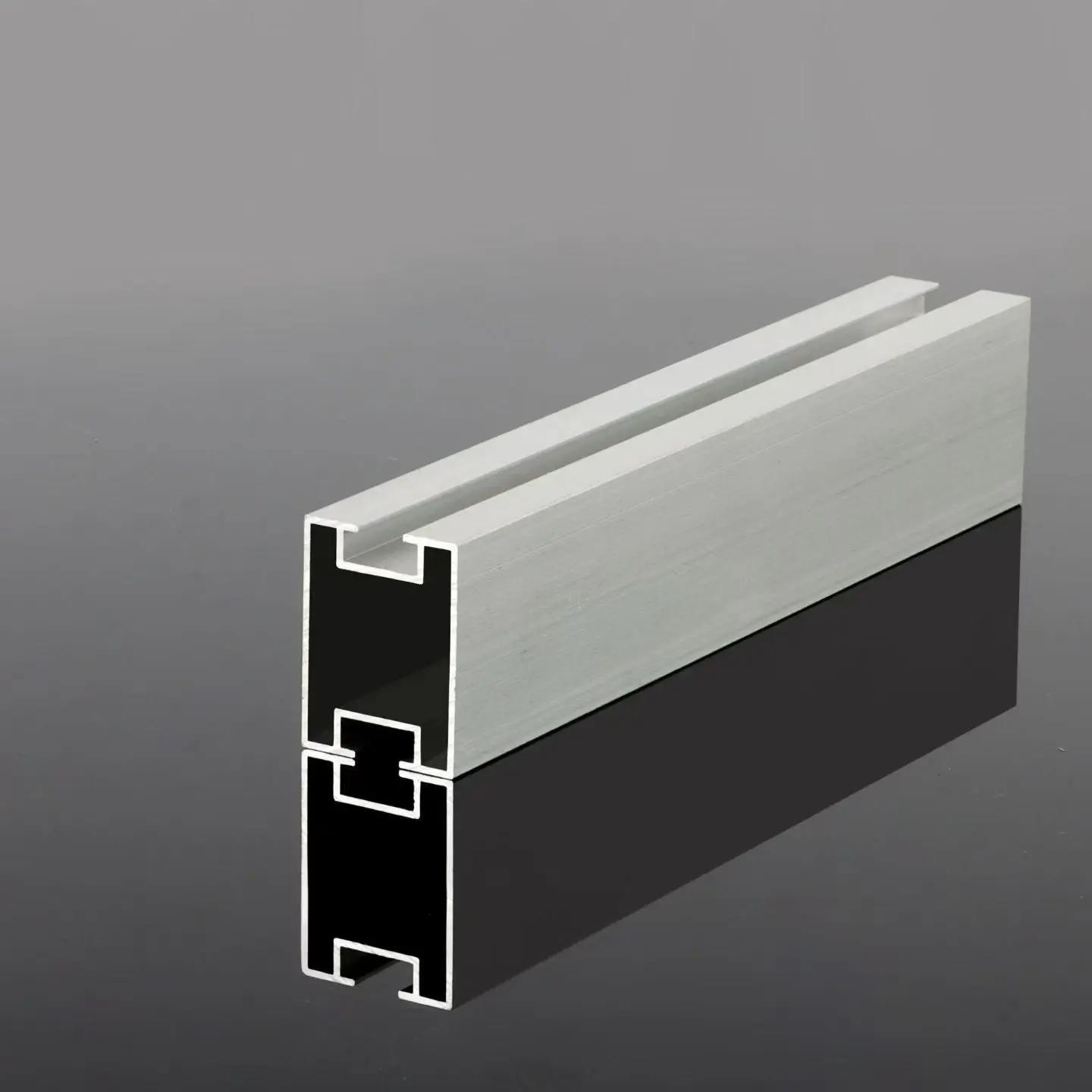

La guida di guida senza nervature è un tipo di guida di montaggio in acciaio formato a freddo con una sezione trasversale priva di nervature di rinforzo. Nelle guide fotovoltaiche rinforzate standard, le nervature continue che corrono lungo la lunghezza del profilo, formate tramite ulteriori fasi di punzonatura e piegatura sulla linea di profilatura, forniscono la necessaria rigidità alla flessione. Le rotaie non rinforzate eliminano questi processi, risultando in un semplice profilo del canale; sebbene ciò riduca la rigidità alla flessione, il design è adatto a progetti con carichi di vento e neve moderati e campate che sono state verificate strutturalmente.
Omettendo la formazione delle nervature, si consuma meno nastro di acciaio per metro di rotaia finita. Per i progetti in cui i prezzi dei sistemi di montaggio sono a tonnellate e il tetto ha una capacità di carico inutilizzata, ciò offre un risparmio diretto sui costi della struttura complessiva.
Vengono eliminate le fasi di punzonatura della centina e le successive fasi secondarie di piegatura. Con meno passaggi di formatura, il ciclo di produzione è più veloce e più prevedibile, facilitando il rispetto delle scadenze di consegna per piccoli lotti e ordini ripetuti.
Il peso proprio ridotto riduce il carico proprio sostenuto dagli arcarecci e dai pannelli del tetto. Per i tetti in acciaio verniciato con capacità di carico limitata, questo fattore può essere l'elemento decisivo per la fattibilità della progettazione del sistema di montaggio.
Il semplice profilo del canale del binario di guida scanalato è adatto ai morsetti intermedi e terminali FV standard; gli utenti non sono vincolati ad accessori proprietari, consentendo un approvvigionamento competitivo.
La striscia di acciaio zincato a caldo garantisce che l'intera sezione trasversale, comprese le estremità tagliate e i fori praticati in loco, sia ricoperta da uno strato di zinco uniforme e ben legato. La fornitura standard prevede una garanzia anticorrosione di 15 anni; per gli ambienti atmosferici più difficili, è disponibile il nastro in acciaio Zinco-Alluminio-Magnesio (Zn-Al-Mg) con una garanzia di 25 anni.
Il profilo leggero facilita il trasporto, il taglio a misura e la foratura in posizione da parte dei lavoratori, riducendo efficacemente la finestra di installazione della copertura per progetti distribuiti.
| Articolo | Specifica |
| Prodotto | Binario di guida Ribless: binario di montaggio fotovoltaico in acciaio formato a freddo |
| Sezione | Canale liscio (sezione a U), senza nervature di rinforzo |
| Materiale | Nastro in acciaio zincato a caldo |
| Formare | Profilato a freddo, senza nervature, tagliato a misura |
| Trattamento superficiale | Zincato a caldo]; Striscia Zn-Al-Mg disponibile su richiesta |
| Garanzia anticorrosione | 15 anni (zincato a caldo) / 25 anni (Zn-Al-Mg) |
| Dimensioni della sezione | forniscici la tua campata e il caso di carico e ti consiglieremo una sezione |
| Lunghezze standard | Tagliato a misura per l'imballaggio e il trasporto |
| Compatibilità accessori | Morsetti centrali e terminali PV standard |
| Lavorazione di seconda fase | Taglio a misura e foratura internamente su vostro disegno |
| MOQ | 1 contenitore da 20 GP; ordini di prova più piccoli negoziabili |
| Tempi di consegna | 7–15 giorni lavorativi dalla ricezione del deposito |
| Termini commerciali | FOB Tianjin Nuovo Porto / CFR / CIF |
| Pagamento | Deposito T/T del 30%, saldo contro copia di B/L |
I tetti realizzati con lamiere aggraffate o trapezoidali hanno spesso una capacità di carico limitata; il peso proprio inferiore di queste guide senza nervature riduce direttamente il carico sul tetto. In combinazione con i morsetti per tetto in metallo, l'installazione è rapida e il costo del sistema di scaffalature è basso, rendendolo una scelta standard per progetti su tetto C&I sensibili ai costi.
Per progetti di tetti in cemento zavorrato con capacità installata da piccola a media e carichi di vento/neve moderati, la funzione del binario è semplicemente quella di trasferire i carichi tra i punti di supporto: un profilo del canale semplice (non rinforzato) è perfettamente adeguato.
Adatto per progetti inferiori a 10 MW in pianura con bassi carichi di neve e vento; in questi progetti di "grid-parity", il rapporto costo-efficienza del sistema di scaffalature (calcolato in base al tonnellaggio) guida la progettazione.
Tetti rurali e piccoli edifici industriali; con meno moduli e campate più brevi, il profilo non rinforzato offre il miglior rapporto costo-prestazioni.
Adatto per tettoie semplici con carichi bassi. Binario di guida senza nervature non adatto a tetti di posti auto coperti a campata lunga e con carichi pesanti: tali strutture richiedono profili più profondi e rinforzati, per i quali proporremo un design alternativo.
Le rotaie devono essere livellate e mantenute in linea retta. Se una riga è disallineata, i moduli erediteranno questo errore, creando uno stress concentrato all'interno dell'assieme che alla fine si manifesterà come deformazione a lungo termine.
Una coppia eccessiva può schiacciare e deformare le guide a pareti sottili, mentre una coppia insufficiente porta ad un allentamento graduale durante il ciclo termico. Il rafforzamento dei valori specificati nel progetto previene entrambi i problemi.
Le rotaie si espandono e si contraggono con i cambiamenti di temperatura; lasciare spazi vuoti in corrispondenza dei giunti impedisce ai profili di deformarsi o deformarsi a causa delle fluttuazioni stagionali.
Il contatto diretto tra le rotaie zincate e le lamiere di acciaio rivestite può causare corrosione elettrochimica; una guarnizione di isolamento interrompe questa coppia galvanica.
La miscelazione dei metalli nei giunti crea una coppia galvanica in cui il componente con la superficie più piccola si corrode per primo. I materiali di fissaggio devono essere compatibili con il rivestimento della rotaia.
La sezione centrale di un binario di guida ribless presenta la rigidità strutturale più bassa. Se è inevitabile salire sul binario durante il lavoro, salire direttamente sopra un punto di appoggio. Per progetti che richiedono frequenti accessi al tetto per la manutenzione, informateci in anticipo in modo che possiamo consigliare una sezione del profilo più profonda.
R: Valuta prima le condizioni del sito, piuttosto che solo il catalogo. Il binario di guida senza nervature è adatto per tetti industriali/commerciali in acciaio colorato, piccoli tetti piani zavorrati, tetti residenziali e impianti montati a terra (fino a ~10 MW) in aree con carichi moderati di vento e neve. Se il progetto si trova in una zona ad alto carico di neve o soggetta a tifoni, o prevede campate lunghe e non supportate, la scelta corretta è un binario rinforzato o un profilo più spesso.
R: Sì, supportiamo il taglio e la punzonatura personalizzati e i binari possono essere acquistati separatamente senza il sistema di montaggio FV completo. Le specifiche standard sono mantenute in magazzino, mentre le specifiche non standard sono prodotte secondo i parametri del disegno di progetto.
R: Le rotaie zincate a caldo hanno una garanzia anticorrosione di 15 anni; l'opzione Zinco-Alluminio-Magnesio (Zn-Al-Mg) offre una garanzia di 25 anni ed è consigliata per le zone costiere o altri ambienti atmosferici difficili. Entrambe le opzioni di garanzia coprono le prestazioni del rivestimento in normali condizioni operative FV esterne.
R: Sì, e consigliamo vivamente di eseguire questi calcoli per i profili non rinforzati. Forniscici il layout del modulo, progetta i carichi di vento e neve e la spaziatura delle rotaie pianificata; il nostro team tecnico verificherà la campata e il profilo appropriati e, se i binari non rinforzati non sono adatti al sito, ti informeremo direttamente.
R: Quattro punti sono fondamentali: livellare e allineare ciascuna fila di binari prima di fissarli; serrare i morsetti alla coppia specificata dal progetto anziché fare affidamento sulla sensazione; lasciare spazi di dilatazione nei punti di connessione; ed evitare rigorosamente di calpestare il centro delle rotaie non rinforzate, poiché l'area centrale della campata ha la rigidità più bassa. Le istruzioni di installazione e gestione sono incluse in ogni ordine e il nostro team tecnico è disponibile per rispondere a domande durante tutto il processo di installazione.
