Palo di terreno rinforzato gettato in opera

Il palo di terra gettato in opera rinforzato in Cina di Guojian è progettato specificamente per progetti che sopportano carichi pesanti e forti pressioni del vento. Viene fornito con documenti di ispezione completi ed è conforme agli standard di accettazione dell'ingegneria civile. Possiamo personalizzare il diametro e la lunghezza del palo in base ai rapporti di indagine geologica e fornire una soluzione di fornitura completa che integra il corpo del palo, il sistema di installazione fotovoltaico e i componenti della struttura in acciaio.

1. Guojian (Tianjin) Steel è specializzata nell'ingegneria delle fondazioni per progetti fotovoltaici (PV) e strutture in acciaio. I nostri pali in cemento armato gettati in opera offrono una soluzione ad alta portata, comunemente utilizzata per progetti fotovoltaici e strutture in acciaio di grandi e medie dimensioni che comportano carichi pesanti e condizioni di terreno soffice, nel pieno rispetto degli standard di costruzione e accettazione dell'ingegneria civile nazionale.

2. Caratterizzati da una struttura a gabbia di armatura progettata su misura con distribuzione uniforme dei rinforzi, i pali si legano saldamente al calcestruzzo per garantire l'integrità strutturale. Questo design migliora efficacemente il carico verticale, la resistenza al sollevamento e la resistenza allo spostamento laterale, rendendoli adatti a regioni soggette a forti venti e pesanti carichi di neve.

3. Le specifiche di lunghezza, diametro e rinforzo del palo possono essere regolate in modo flessibile sulla base dei rapporti di indagine geotecnica per soddisfare i diversi requisiti di capacità portante del terreno, affrontando in modo efficace i problemi di cedimento comuni nelle fondazioni deboli come il limo e l'argilla limosa.

4. La costruzione viene eseguita in stretta conformità con gli standard delle fondazioni su pali, con un rigoroso controllo di qualità in tutte le fasi, compresa la formazione dei fori, la pulizia dei fori, l'installazione della gabbia per armature e il getto di calcestruzzo. Al termine, forniamo rapporti sui test di carico statico e di integrità a bassa deformazione per soddisfare i requisiti di supervisione e accettazione del progetto.

5. Il nostro team tecnico collabora con gli appaltatori generali per ottimizzare i disegni delle fondazioni e verificare le capacità portanti. Garantiamo un'integrazione perfetta con i nostri sistemi di montaggio fotovoltaici e i tubi rettangolari in acciaio per posto auto coperto, riducendo così i costi di coordinamento della progettazione.

6. Offriamo servizi integrati che coprono la fornitura di materie prime, la fabbricazione di armature e la costruzione in loco. Per progetti di cluster fotovoltaici su larga scala, coordiniamo la pianificazione per garantire il rispetto dei traguardi complessivi di connessione alla rete.

Definizione del prodotto: pali in cemento armato gettati in opera

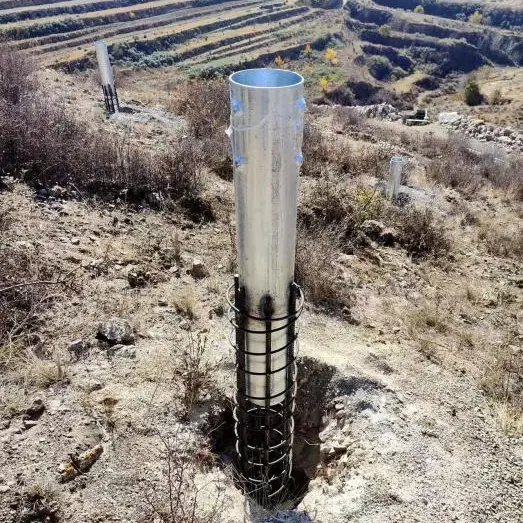

I pali di terra rinforzati gettati in opera rappresentano un metodo di fondazione profonda tradizionale e altamente affidabile. Il processo prevede la perforazione di un foro nel terreno, l'inserimento di una gabbia di armatura prefabbricata e il getto di cemento per formare il palo. La struttura sostiene il carico sovrastante attraverso una combinazione di attrito laterale contro il terreno circostante e resistenza dei cuscinetti terminali. Questi pali sono ideali per tettoie fotovoltaiche, centrali elettriche fotovoltaiche centralizzate e progetti di strutture in acciaio in cui i carichi sono pesanti e le condizioni geologiche sono sfavorevoli, situazioni in cui la capacità portante dei pali a vite sarebbe insufficiente.

Sei punti chiave per la vendita dei prodotti

1. Elevata capacità di carico; adatto per progetti con carichi pesanti

In grado di sopportare carichi verticali significativi e forti forze di sollevamento indotte dal vento; ideale per tettoie fotovoltaiche di grandi dimensioni e centrali fotovoltaiche a terra ad alta capacità. Offre vantaggi distinti su terreni morbidi e fondazioni di riempimento controllando efficacemente l'assestamento.

2. Adatto a strati di terreno complessi e deboli

Per i siti soggetti a cedimento con fondazioni poco profonde, come quelli con limo, materiale di riempimento o argilla limosa, i pali gettati in opera possono raggiungere strati portanti stabili, mitigando i rischi di futuri cedimenti delle fondazioni o di inclinazione delle scaffalature.

3. Elevata rigidità ed eccellente stabilità al ribaltamento

Formato come un'unità integrale comprendente una gabbia di armatura e cemento, il palo offre un'elevata rigidità; resiste all'inclinazione o al sollevamento sotto forti venti e forti nevicate, rendendolo ideale per progetti di energia rinnovabile in aree costiere o ventose.

4. Personalizzazione flessibile dei parametri basata su dati geotecnici

Il diametro, la lunghezza e il rinforzo del palo possono essere regolati secondo necessità; i calcoli portanti si basano su rapporti di indagini geotecniche piuttosto che su progetti generici, garantendo un equilibrio tra sicurezza ed efficienza dei costi.

5. Documentazione completa per conformità e accettazione senza problemi

Al termine, forniamo report sulle materie prime delle gabbie per cemento armato, campioni di prova del calcestruzzo e test di carico statico/integrità dei pali, soddisfacendo tutti i requisiti per la documentazione di ingegneria civile e l'accettazione della connessione alla rete.

6. Servizi integrati di supporto della struttura in acciaio

Offriamo la fornitura simultanea di sistemi di montaggio fotovoltaico, tubi quadrati/rettangolari zincati a caldo e connettori; la perfetta integrazione delle fondazioni su pali e della sovrastruttura riduce al minimo gli errori di comunicazione associati a più fornitori.

Scenari applicativi pratici

1. Centrali fotovoltaiche centralizzate su larga scala e progetti agrivoltaici ad alto carico

2. Fondazioni per tettoie fotovoltaiche con struttura in acciaio a lunga campata e pensiline per parcheggi per carichi pesanti in parchi industriali

3. Fondazioni per capannoni con struttura in acciaio e corridoi di collegamento su terreno soffice o limoso

4. Nuovi progetti energetici nelle aree costiere che richiedono elevata resistenza ai carichi del vento e all’accumulo di neve, con standard rigorosi per il controllo del sollevamento e dell’assestamento

Capacità di controllo qualità e servizi di ingegneria

1. Ispezione dei materiali in entrata: campionamento e nuovi test delle armature e delle materie prime del calcestruzzo per evitare che materie prime inferiori agli standard vengano utilizzate nella costruzione di fondazioni su pali;

2. Ispezione del foro: verifica della profondità del foro, del diametro e dello spessore del sedimento per garantire che la base del palo poggi su uno strato portante stabile;

3. Accettazione della gabbia dell'armatura: ispezione della spaziatura delle armature, delle lunghezze delle sovrapposizioni e dei distanziatori della copertura in calcestruzzo per garantire che l'armatura sia conforme ai disegni di progettazione;

4. Controllo del getto del calcestruzzo: Getto continuo per evitare discontinuità del cumulo o inclusione di scorie, con contemporaneo getto dei provini;

5. Test post-costruzione: test casuali per l'integrità strutturale (metodo a bassa deformazione) e test di carico di sollevamento statico in conformità con gli standard, seguiti dall'emissione di rapporti di prova formali.

I servizi includono la fabbricazione di gabbie per armature e la fotografia di costruzione in loco; il supporto è disponibile per sopralluoghi e briefing tecnici.

Domande frequenti sugli appalti

Q1 Come faccio a scegliere tra pali di terreno rinforzati gettati in opera (con gabbie per armature) e pali a vite?

R: I pali a vite sono preferiti per carichi più leggeri e condizioni favorevoli del terreno grazie all'installazione più rapida e ai costi inferiori. I pali in cemento gettato in opera sono preferiti per terreni morbidi, terreni di riempimento, carichi pesanti o carport fotovoltaici e centrali elettriche con vento forte/carico pesante, poiché offrono un controllo superiore degli assestamenti e una maggiore capacità di carico.

Q2 È possibile fornire la documentazione di accettazione al completamento della fondazione su pali?

R: Sì. Forniamo una serie completa di documenti, tra cui certificati dei materiali delle armature, rapporti sui campioni di prova del calcestruzzo, rapporti sui test delle fondazioni su pali e registri di costruzione, adatti per la connessione alla rete fotovoltaica e l'archiviazione di progetti di ingegneria civile.

Q3 È possibile personalizzare il diametro e la lunghezza del palo?

R: Sì. Possiamo emettere piani specializzati di rinforzo e fondazione su pali basati sul rapporto di indagine geotecnica, sui carichi delle strutture di montaggio fotovoltaiche sopraelevate e sui dati locali sul vento e sulla pressione della neve.

Q4: Qual è la durata approssimativa della costruzione?

R: Viene calcolato in base al volume del progetto e alle condizioni geologiche. I progetti standard richiedono 12-18 giorni lavorativi; i progetti di cluster su larga scala consentono la costruzione simultanea in più località.

Q5: Possiamo acquistare solo le gabbie per armature e gestire l'installazione da soli?

R: Sì. Guojian può fabbricare e fornire separatamente gabbie per armature personalizzate, tagliate e saldate secondo i disegni, complete di certificati di qualità dei materiali.

Gestione della costruzione, consegna e supporto post-vendita

1. Gestione della costruzione: lavoro eseguito da squadre di palificazione professionali con supervisione tecnica dell'intero processo; le fasi chiave, come il controllo dei sedimenti e il getto continuo di calcestruzzo, sono rigorosamente monitorate.

2. Documentazione di consegna: consegna simultanea di documenti di costruzione, documentazione fotografica/video, certificati di qualità delle materie prime e rapporti di test sulle fondazioni su pali.

3. Servizio di garanzia: l'esecuzione rispetta rigorosamente gli standard delle fondazioni su pali; eventuali problemi di qualità che si verificano durante il periodo di garanzia vengono risolti gratuitamente. Il nostro team tecnico fornisce pieno supporto per l'interfacciamento con la struttura aerea in acciaio e per rispondere a domande tecniche in loco.

Principali vantaggi della scelta dell'acciaio di Guojian (Tianjin) per i pali di armatura gettati in opera

1. Operazioni locali con sede a Tianjin che offrono servizi integrati: combinazione della costruzione di fondazioni su pali con la fornitura di profili strutturali in acciaio fotovoltaico.

2. Anni di esperienza nel supporto di fondazioni per progetti fotovoltaici di energia rinnovabile; familiarità con gli standard di accettazione dell'ingegneria civile per la connessione alla rete fotovoltaica.

3. Controllo dell'intera catena, dalla verifica dei disegni e dalla fabbricazione della gabbia dell'armatura all'installazione dei pali in loco, garantendo la completa tracciabilità della documentazione.

4. Il team tecnico fornisce un coordinamento preliminare gratuito relativo alle indagini geotecniche e ai calcoli dei carichi, ottimizzando i piani per controllare i costi.
