A binario di guidaè più di una semplice pista metallica. È un componente di precisione responsabile del mantenimento del movimento controllato, dell'allineamento, della stabilità e della sicurezza nei sistemi in cui è importante un movimento fluido e ripetibile. Dalle installazioni di ascensori alle apparecchiature industriali, la giusta guida deve combinare precisione dimensionale, resistenza strutturale, qualità della superficie, installazione affidabile e durata a lungo termine. Questa guida spiega come funzionano le guide, cosa determina le loro prestazioni, come selezionare le specifiche giuste e cosa devono controllare gli acquirenti prima di effettuare un ordine.
1. Nozioni di base sulla rotaia di guida

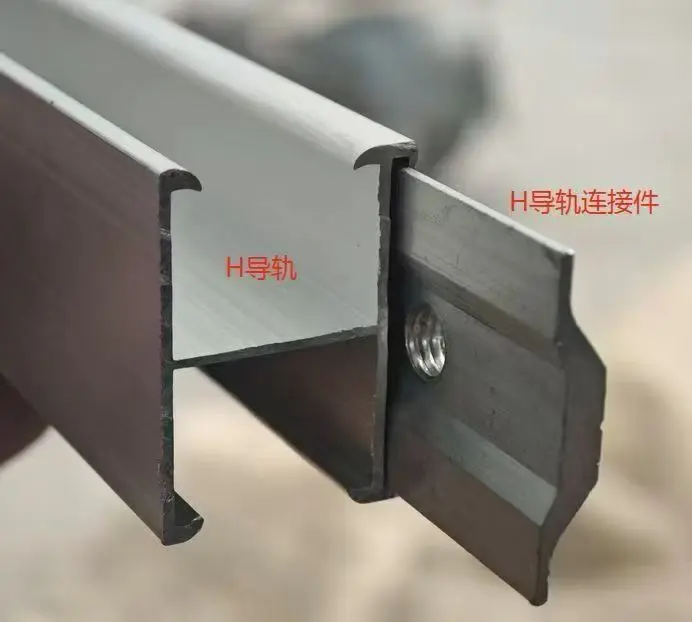

Una guida è un componente lineare rigido progettato per controllare il percorso di una parte in movimento. Invece di consentire a un componente di muoversi liberamente in diverse direzioni, il binario stabilisce un percorso di viaggio definito e aiuta a mantenere un allineamento coerente durante il funzionamento.
Negli ascensori, le guide sono installate verticalmente all'interno del vano per guidare la cabina dell'ascensore e il contrappeso. I moderni standard sugli ascensori impongono requisiti specifici su materiale, dimensioni, geometria, finitura superficiale, connessioni, deflessione e prestazioni strutturali delle guide. La norma ISO 8100-33:2022, ad esempio, specifica gradi e qualità, tolleranze dimensionali e geometriche, finitura superficiale e requisiti di designazione per le guide di scorrimento standardizzate di tipo T utilizzate per cabine di ascensori e contrappesi.
Per i macchinari industriali, il termine può descrivere una gamma più ampia di componenti di guida lineare. La sezione trasversale esatta, il materiale, la durezza, il metodo di montaggio e il trattamento superficiale dipendono dalla macchina e dall'ambiente operativo.
2. Come funziona una guida laterale
Le prestazioni di una rotaia di guida derivano dall'interazione tra la rotaia, il gruppo mobile, le staffe di montaggio, i pattini o i rulli di guida, i giunti e la struttura circostante. Ogni elemento deve lavorare insieme. Un binario di alta qualità non può compensare un'installazione inadeguata, un allineamento errato o un hardware di supporto inadeguato.
Mantenere un percorso di viaggio controllato
La rotaia fornisce una superficie di riferimento fissa. Pattini guida, rulli, ruote o altri elementi guida seguono la superficie, riducendo i movimenti indesiderati e mantenendo l'attrezzatura allineata.
Gestione delle forze laterali
I carichi in movimento possono creare forze laterali durante l'accelerazione, la decelerazione, il carico, lo scarico, le vibrazioni o l'arresto di emergenza. Un sistema di binari di guida sufficientemente rigido aiuta a resistere a queste forze limitando al tempo stesso una deflessione eccessiva.
Supportare il funzionamento regolare
La rettilineità della rotaia e le condizioni della superficie influenzano direttamente il comportamento del componente in movimento. Una geometria inadeguata, superfici danneggiate, contaminazione o sezioni ferroviarie unite in modo errato possono aumentare i requisiti di rumore, vibrazioni, usura e manutenzione.
Per le applicazioni di ascensori, la norma EN 81-20 richiede specificamente che le guide, i relativi giunti e gli attacchi resistano ai carichi e alle forze associati a un funzionamento sicuro, mentre le deflessioni devono rimanere sufficientemente controllate per evitare interferenze con porte, dispositivi di sicurezza o componenti in movimento.
3. Principali applicazioni delle guide ferroviarie
Le guide laterali vengono utilizzate ovunque sia richiesto un movimento lineare o verticale controllato. Sebbene le guide per ascensori siano tra gli esempi più riconoscibili, il principio ingegneristico di base si applica a molti settori.
| Applicazione | Funzione primaria | Considerazioni importanti |
|---|---|---|
| Ascensori per passeggeri | Guida la cabina e il contrappeso | Allineamento, comfort di marcia, resistenza, deflessione, qualità della superficie |
| Montacarichi | Controllare il movimento sotto carichi più pesanti | Capacità di carico, rigidità strutturale, durabilità |
| Attrezzature industriali | Fornire una guida lineare ripetibile | Direzione del carico, velocità, usura, precisione di montaggio |
| Sistemi di movimentazione dei materiali | Guida piattaforme e componenti in movimento | Funzionamento continuo, contaminazione, accesso per manutenzione |
| Macchinari per l'automazione | Mantenere il posizionamento preciso dei componenti | Tolleranze dimensionali, finitura superficiale, ripetibilità |
| Sistemi di sollevamento specializzati | Controlla il movimento verticale o inclinato | Condizioni di carico, requisiti di sicurezza, esposizione ambientale |
Nelle installazioni di ascensori, le guide non sono semplicemente componenti di posizionamento. Possono anche interagire con i sistemi di sicurezza durante condizioni operative anomale. Le normative sugli ascensori della California, ad esempio, richiedono che le cabine e i contrappesi dell'ascensore siano dotati di binari di guida e specificano i requisiti relativi al materiale dei binari, alle sezioni, ai supporti, ai fissaggi e alle prestazioni strutturali.
4. Materiali e produzione
L'acciaio è ampiamente utilizzato per applicazioni impegnative su binari di guida perché offre un'utile combinazione di resistenza, rigidità, lavorabilità, resistenza all'usura e stabilità dimensionale. Tuttavia, specificare semplicemente “acciaio” non è sufficiente. La qualità del materiale e il processo di produzione devono corrispondere all'applicazione effettiva.
Binari di guida trafilati a freddo
La trafilatura a freddo può fornire dimensioni controllate e un profilo coerente. Ciò lo rende adatto per applicazioni in cui la precisione dimensionale e le caratteristiche superficiali sono importanti.
Binari di guida lavorati
La lavorazione può essere utilizzata quando è richiesto un controllo geometrico più rigoroso o una particolare condizione della superficie. La norma ISO 8100-33 identifica i percorsi di produzione trafilati a freddo e lavorati a macchina per le guide per ascensori di tipo T standardizzate.
Trattamento superficiale
A seconda dell'ambiente può essere necessaria una protezione contro la corrosione. Quando si determina se è opportuna una protezione superficiale aggiuntiva, è necessario considerare lo stoccaggio, il trasporto, l'installazione e le condizioni operative a lungo termine.
5. Fattori chiave di prestazione
Diverse caratteristiche tecniche determinano se una rotaia di guida funzionerà in modo affidabile per tutta la sua durata utile.
Uno dei fattori più trascurati è l'effetto combinato della deflessione della rotaia, della deflessione della staffa, del gioco del pattino guida e della rettilineità della rotaia. I requisiti di sicurezza degli ascensori riconoscono esplicitamente che questi fattori devono essere considerati insieme anziché in modo indipendente.
6. Guida alla selezione della rotaia di guida
La scelta della guida corretta inizia dall'applicazione piuttosto che dal catalogo prodotti. Una rotaia che funziona bene in un sistema potrebbe non essere adatta per un altro perché il carico, la velocità, la spaziatura delle rotaie, le condizioni di supporto, l'ambiente operativo e i requisiti di sicurezza possono essere molto diversi.
Passaggio 1: definire il carico
Determinare la massa totale in movimento e identificare i carichi statici, dinamici, di impatto, di frenata e laterali. Per le applicazioni di ascensori, il peso della cabina, il carico nominale, la configurazione del contrappeso, la velocità, il dispositivo di sicurezza e la spaziatura delle staffe possono influenzare i requisiti delle rotaie.
Passaggio 2: conferma il profilo ferroviario
La forma della sezione trasversale deve corrispondere all'apparecchiatura e alle relative specifiche. Le guide di tipo T sono ampiamente standardizzate per le applicazioni di ascensori, mentre i macchinari industriali possono richiedere profili personalizzati.
Passaggio 3: verificare i requisiti dimensionali
Confermare l'altezza, la larghezza, lo spessore, la lunghezza della guida, la disposizione dei fori di montaggio, ove applicabile, la configurazione del giunto e le tolleranze consentite.
Passaggio 4: considerare l'ambiente
- Installazione interna o esterna
- Umidità ed esposizione all'acqua
- Polvere, sostanze chimiche o contaminanti industriali
- Variazione di temperatura
- Durata della conservazione prima dell'installazione
- Frequenza di manutenzione richiesta
Passaggio 5: conferma la compatibilità
Una guida laterale dovrebbe essere valutata come parte del sistema completo. Verificare la compatibilità con staffe, clips, ganasce, pattini guida, rulli, dispositivi di sicurezza e struttura portante prima di finalizzare l'ordine.
| Domanda dell'acquirente | Perché è importante |
|---|---|
| Quale carico trasporterà la rotaia? | Determina la capacità strutturale e la rigidità richieste. |
| Qual è la velocità operativa? | Velocità più elevate possono rendere più critici l’allineamento, le vibrazioni e la qualità della superficie. |
| Quale profilo ferroviario è richiesto? | Garantisce la compatibilità meccanica con il sistema di guida. |
| Quali tolleranze sono accettabili? | Controlla la precisione dell'installazione e la coerenza operativa. |
| Dove verrà installato il binario? | Aiuta a determinare la protezione dalla corrosione e i requisiti dei materiali. |
| Quale norma si applica? | Impedisce l'acquisto di un prodotto tecnicamente incompatibile. |
7. Installazione e Manutenzione
Anche una guida di alta qualità può avere prestazioni scadenti se non si trascura la precisione dell'installazione. L'allineamento delle rotaie deve essere controllato durante tutto il processo di installazione anziché solo dopo che tutte le sezioni sono state assemblate.
Priorità di installazione
- Ispezionare le guide prima dell'installazione per rilevare eventuali danni visibili, corrosione, deformazione o contaminazione.
- Verificare i punti di riferimento dell'installazione e le posizioni delle staffe.
- Mantenere l'allineamento e la spaziatura specificati in tutto il sistema.
- Assicurarsi che i giunti siano adeguatamente montati e fissati.
- Controllare gli elementi di fissaggio e i componenti di supporto secondo le specifiche applicabili.
- Eseguire i controlli finali di movimento e allineamento prima della messa in servizio.
I requisiti degli ascensori riconoscono anche l'importanza della flessibilità degli attacchi e del movimento dell'edificio. La norma EN 81-20 richiede disposizioni di fissaggio delle guide per far fronte a effetti quali il normale cedimento dell'edificio o il ritiro del calcestruzzo, impedendo al contempo la rotazione degli accessori che potrebbe rilasciare le guide.
Manutenzione ordinaria
La manutenzione dovrebbe concentrarsi su segni di usura, vibrazioni insolite, corrosione, elementi di fissaggio allentati, superfici danneggiate, rumore anomalo e cambiamenti nel comportamento di funzionamento. Se l'applicazione coinvolge apparecchiature critiche per la sicurezza, le ispezioni devono seguire le istruzioni del produttore dell'apparecchiatura e i requisiti locali applicabili.
8. Lista di controllo per il controllo qualità
Gli acquirenti che acquistano guide in grandi quantità dovrebbero stabilire un chiaro processo di ispezione prima dell'inizio della produzione. Ciò riduce il rischio di ricevere componenti che tecnicamente corrispondono a una specifica nominale ma creano problemi durante l'installazione.
- Verifica del materiale:Confermare il grado di acciaio specificato e la relativa documentazione del materiale.
- Controllo dimensionale:Controllare le dimensioni critiche del profilo rispetto ai disegni o alle specifiche approvati.
- Ispezione della rettilineità:Verificare che la geometria della rotaia rimanga entro la tolleranza richiesta.
- Ispezione della superficie:Cerca graffi, ammaccature, crepe, corrosione o altri difetti che potrebbero influire sulle prestazioni.
- Ispezione congiunta:Controllare le superfici dei giunti e i componenti di connessione.
- Verifica della lunghezza:Confermare le lunghezze delle singole rotaie e le tolleranze consentite.
- Ispezione dell'imballaggio:Assicurarsi che le rotaie siano protette da deformazioni e danni ambientali durante il trasporto.
9. Sfide comuni per gli acquirenti
Sfida 1: Specifiche poco chiare
Gli acquirenti a volte richiedono una "guida standard" senza definire l'applicazione, il profilo, il materiale, la lunghezza, la tolleranza o lo standard applicabile. Ciò può comportare ripetuti chiarimenti tecnici e ritardi nella produzione.
Sfida 2: Dimensioni incoerenti
Nei progetti di grandi dimensioni, anche piccole differenze tra i lotti possono complicare l’installazione. Controlli di produzione coerenti sono quindi importanti quando sono coinvolti più lotti di produzione.
Sfida 3: Danni ai trasporti
Le sezioni lunghe in acciaio possono essere esposte a flessione, impatto, umidità e abrasione durante il trasporto. Metodi di imballaggio e caricamento adeguati fanno parte della qualità del prodotto, non sono un aspetto secondario.
Sfida 4: Scarsa comunicazione tra fornitore e installatore
I dettagli tecnici devono essere confermati prima della produzione, soprattutto quando la rotaia fa parte di un sistema integrato di ascensore o macchinario. Disegni, tolleranze, requisiti dei materiali, criteri di ispezione e aspettative sull'imballaggio devono essere concordati in anticipo.
Sfida 5: Scegliere solo in base al prezzo
Il prezzo unitario più basso potrebbe non rappresentare il costo totale del progetto più basso. Rilavorazioni, ritardi nell'installazione, parti di ricambio, problemi di trasporto e qualità incoerente possono rapidamente superare la differenza di prezzo iniziale.
10. Perché collaborare con Guojian Steel (Tianjin) Co., Ltd.?
Per gli acquirenti che acquistano guide in acciaio, la capacità del fornitore di comprendere i requisiti tecnici è importante tanto quanto la capacità produttiva. Guojian Steel (Tianjin) Co., Ltd. può fungere da partner tecnico di produzione per gli acquirenti che necessitano di componenti a base di acciaio con dimensioni definite, requisiti di produzione coerenti e supporto orientato all'applicazione.
Un processo di approvvigionamento professionale dovrebbe iniziare con l’applicazione vera e propria. Invece di trattare ogni ordine come un generico prodotto in acciaio, il fornitore e l’acquirente possono chiarire il profilo richiesto, le dimensioni, i requisiti dei materiali, le condizioni della superficie, la lunghezza, le tolleranze, l’imballaggio e le aspettative di ispezione prima della produzione.
Per gli acquirenti internazionali, l’obiettivo non è semplicemente acquistare un pezzo di acciaio. L'obiettivo è ottenere una soluzione di guida che si adatti all'applicazione, al metodo di installazione, ai requisiti di qualità e al programma del progetto.
11. Domande frequenti
A cosa serve un binario di guida?
Una guida laterale controlla il movimento di un componente in movimento lungo un percorso definito. Negli ascensori guida la cabina e il contrappeso aiutando a mantenere l'allineamento e la stabilità.
Quale materiale viene comunemente utilizzato per le guide degli ascensori?
L'acciaio è comunemente utilizzato perché fornisce la resistenza e la rigidità necessarie per applicazioni impegnative. I requisiti specifici dei materiali dipendono dalla norma applicabile e dalla progettazione del sistema.
Cosa rende una guida laterale di alta qualità?
Caratteristiche importanti includono proprietà appropriate del materiale, precisione dimensionale, rettilineità, finitura superficiale adeguata, geometria coerente, giunti affidabili e ispezione adeguata.
Perché è importante la rettilineità della guida?
Una deviazione eccessiva può influenzare l'interazione tra la rotaia e i componenti della guida, aumentando potenzialmente vibrazioni, rumore, usura e difficoltà di installazione.
Come dovrebbero gli acquirenti scegliere un binario di guida?
Inizia con l'applicazione, il carico, la velocità, il profilo della rotaia, le dimensioni, le tolleranze, la disposizione di installazione, l'ambiente operativo e gli standard applicabili. Dovrebbe essere considerato il sistema di guida completo piuttosto che il solo binario.
Le guide laterali sono standardizzate?
Alcune applicazioni utilizzano profili e requisiti standardizzati. Per i sistemi di ascensori, la norma ISO 8100-33:2022 specifica i requisiti per le guide di tipo T standardizzate utilizzate per cabine di ascensore e contrappesi. Altre applicazioni industriali possono richiedere progetti specifici dell'applicazione.
Le guide laterali possono essere personalizzate?
A seconda del processo di produzione e dell'applicazione, requisiti quali dimensioni, lunghezze, qualità dei materiali, condizioni della superficie, disposizione dei fori, imballaggio e altri dettagli di produzione possono essere personalizzati o concordati in base alle specifiche del progetto.
Perché le guide devono essere ispezionate prima della spedizione?
12. Conclusione
Una guida affidabile non è solo il risultato di un adeguato profilo in acciaio. Le sue prestazioni reali dipendono dal rapporto tra qualità del materiale, geometria, rettilineità, condizioni della superficie, resistenza strutturale, giunti, precisione di installazione e ambiente operativo.
Per gli ascensori e altri sistemi di movimento di precisione, questi fattori diventano particolarmente importanti perché le guide laterali influenzano direttamente l'allineamento, la qualità della corsa, la stabilità delle apparecchiature, i requisiti di manutenzione e il funzionamento sicuro. Gli standard internazionali come ISO 8100-33 forniscono requisiti definiti per le guide standardizzate degli ascensori, mentre le normative locali possono stabilire requisiti aggiuntivi per installazioni specifiche.
Per gli acquirenti, l'approccio più efficace è definire chiaramente l'applicazione, confermare le specifiche tecniche prima della produzione, valutare il sistema di guida completo e collaborare con un produttore in grado di mantenere una qualità costante dalla materia prima fino all'ispezione finale.
