Morsetto intermedio in lega di alluminio

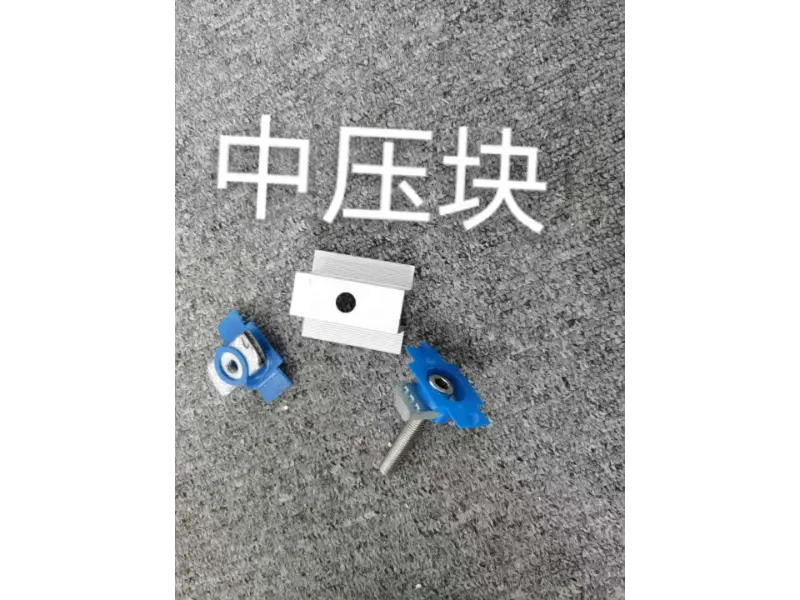

Il morsetto intermedio in lega di alluminio (morsetto intermedio fotovoltaico) è un componente specializzato progettato per fissare i moduli fotovoltaici (PV). Posizionato tra due pannelli fotovoltaici adiacenti, blocca i moduli sulle guide di montaggio, limita lo spostamento orizzontale e migliora la resistenza al vento e sismica dell'intero array. Viene fornito con elementi di fissaggio in acciaio inossidabile 304 e un cuscinetto in gomma antiscivolo EPDM opzionale per proteggere i telai dei moduli da eventuali danni. Il design incorpora canali di drenaggio e flusso d'aria per ridurre al minimo l'accumulo di polvere, acqua e neve. Questi morsetti sono ampiamente utilizzati nelle installazioni commerciali e industriali su tetto, nei sistemi fotovoltaici residenziali e negli impianti solari a terra di grandi dimensioni. Le dimensioni possono essere personalizzate in base allo spessore del modulo e ai requisiti di carico specifici del progetto.

Funzioni principali

1. Bloccaggio e fissaggio intermedi:

Installato tra due moduli fotovoltaici adiacenti, il morsetto intermedio in lega di alluminio blocca saldamente i moduli sulle guide di montaggio. Limita lo spostamento sia orizzontale che verticale, garantendo che i moduli rimangano perfettamente allineati e soggetti a forze stabili e uniformi; funge da componente di connessione principale per proteggere l'intero array.

2. Resistenza al vento e sismica:

Fornendo un bloccaggio multipunto, il dispositivo limita il movimento e l'oscillazione del modulo durante venti forti o eventi sismici. Ciò impedisce ai moduli di spostarsi dalle rotaie o di vibrare sotto carichi estremi, migliorando così la stabilità complessiva dell'array in condizioni atmosferiche avverse.

3. Antiscivolo e anti-allentamento:

Le dentellature interne antiscivolo, abbinate ad un tampone in gomma EPDM, aumentano l'attrito tra il morsetto e il telaio del modulo. Ciò impedisce ai moduli di scivolare o allentarsi, ammortizzando allo stesso tempo lo stress di serraggio per proteggere i telai dei moduli da schiacciamenti o danni.

4. Trasferimento del carico:

Il morsetto trasferisce uniformemente il peso dei moduli, insieme ai carichi di vento e neve, alle guide di montaggio, alle colonne di supporto e alla struttura di fondazione. Questo distribuisce le sollecitazioni, prevenendo sovraccarichi localizzati che potrebbero altrimenti portare a deformazioni strutturali o danni ai moduli fotovoltaici.

5. Drenaggio e flusso d'aria:

La struttura del morsetto intermedio in lega di alluminio presenta canali di drenaggio e flusso d'aria integrati. Questi facilitano l'efficiente deflusso dell'acqua piovana e della condensa, riducendo l'accumulo di polvere, acqua e neve nei punti di bloccaggio, minimizzando al tempo stesso i rischi di ombreggiamento e di accumulo di carico eccessivo sui moduli.

6. Compatibilità e versatilità:

Compatibile con spessori standard dei moduli solari (ad esempio 30 mm, 35 mm, 40 mm) e personalizzabile per dimensioni non standard. Progettato per funzionare con varie strutture di telaio e moduli di diversi produttori, un unico sistema di alimentazione può soddisfare i requisiti di diversi progetti.

Specifiche tecniche

Articolo	Specifica
Grado di lega di base	Lega di alluminio 6005-T5/6063-T5 (opzionale)
Trattamento superficiale	Anodizzazione argento, spessore film ≥10μm
Spessore del film anodico	≥10μm, personalizzazione ispessita disponibile per ambienti costieri e con elevata nebbia salina
Spessore del modulo compatibile	30mm, 35mm, 40mm (personalizzabile)
Lunghezza standard	40/50/60/80mm (tagliato a misura su richiesta)
Tipo di struttura	Struttura modulare di bloccaggio centrale con profilo dentellato antiscivolo sul lato interno
Elementi di fissaggio di supporto	Bulloni e dadi a T in acciaio inossidabile 304
Accessori opzionali	Guarnizioni antiscivolo in gomma EPDM
Resistenza al carico del vento	Fino a 60 m/s (ricontrollato per progetto)
Carico di neve	1,4 kN/m² (calcolato per progetto)
Scenari applicativi	Tetti commerciali e industriali, fotovoltaico residenziale, centrali fotovoltaiche centrali montate a terra
Standard applicabili	Disponibili certificazioni GB/T 5237, CE, ISO9001

Servizi di imballaggio e logistica

1. Imballaggio individuale:

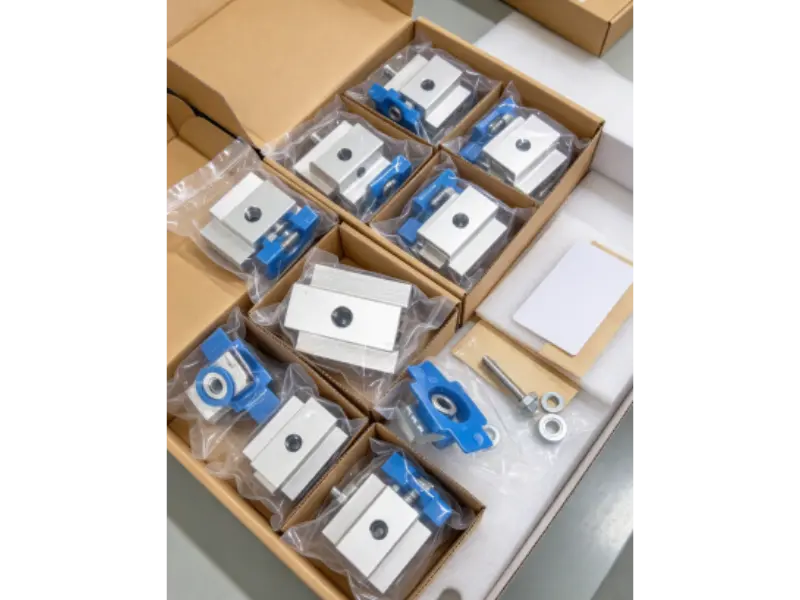

Ogni morsetto intermedio in lega di alluminio è imballato separatamente per prevenire attriti o urti, proteggendo la superficie anodizzata e garantendo che non si verifichino graffi o danni al rivestimento durante il trasporto.

2. Etichettatura chiara:

Gli articoli sono ordinati per modello e specifica, con etichette chiare e liste di imballaggio incluse per facilitare controlli rapidi dell'inventario in loco e uno stoccaggio organizzato.

3. Verifica della quantità:

Ogni spedizione viene sottoposta a un conteggio e una verifica approfonditi di modelli e lotti per garantire che gli articoli reali, in termini di quantità e specifiche, corrispondano perfettamente alla bolla di accompagnamento, prevenendo carenze o omissioni.

4. Imballaggio esterno rinforzato:

La merce viene imballata in robusti cartoni standard o casse di legno, dotati di materiali di imbottitura interna e paraspigoli rinforzati per evitare deformazioni dovute a urti durante il trasporto.

5. Protezione dall'umidità:

Gli essiccanti sono inclusi nella confezione per garantire un ambiente asciutto durante il transito marittimo o terrestre, prevenendo danni legati all'umidità al rivestimento anodizzato e garantendo che i componenti siano pronti per l'installazione immediata all'arrivo.

6. Supporto logistico:

Le opzioni di consegna flessibili includono spedizioni graduali. Per gli ordini internazionali, forniamo liste di imballaggio e documentazione doganale complete per garantire un regolare sdoganamento delle esportazioni; per gli ordini nazionali, offriamo la consegna diretta in loco di camion completi, in linea con i programmi di costruzione.

Processo di installazione

1. Briefing pre-installazione:

Forniamo piani di installazione e documentazione tecnica, delineando i punti chiave di installazione, i requisiti di serraggio e le precauzioni essenziali, supportati da un briefing tecnico pre-costruzione.

2. Posizionamento e layout:

Sulla base dei progetti di progettazione, viene determinata la disposizione dei moduli solari e delle guide di montaggio e vengono contrassegnati i punti di installazione per i morsetti intermedi per garantire una spaziatura e un allineamento coerenti.

3. Posizionamento del modulo:

I moduli solari sono posizionati sulle guide di montaggio; la spaziatura e il livellamento tra i moduli adiacenti sono regolati per garantire che i telai dei moduli si inseriscano perfettamente nelle fessure dei morsetti intermedi.

4. Installazione e serraggio:

Installare i morsetti intermedi in lega di alluminio e serrare i bulloni a T alla coppia specificata. Assicurarsi che la forza di serraggio sia ben controllata: evitare una forza eccessiva che potrebbe danneggiare i telai dei moduli e assicurarsi che non siano troppo allentati, il che potrebbe causare instabilità.

5. Ispezione antiscivolo:

Verificare che i tamponi in gomma EPDM e le dentellature antiscivolo siano posizionati correttamente. Ispezionare ciascun punto di bloccaggio per garantire che i moduli siano sicuri e non scivolino o si allentino.

6. Ispezione finale e accettazione:

Controllare l'intero array per garantire che tutti i componenti siano adeguatamente serrati e livellati. Verificare gli spazi tra i moduli e il loro allineamento generale. Una volta che i requisiti di portata sono stati confermati e l'installazione ha superato l'ispezione, il progetto può essere consegnato.

Domande frequenti

Q1: Quale spazio deve essere lasciato tra i telai di due moduli adiacenti quando si utilizza un morsetto centrale?

R: Per i progetti standard, uno spazio di dilatazione di 5–8 mm è sufficiente per consentire l'espansione e la contrazione termica. Possiamo anche consigliare le specifiche appropriate in base ai disegni del progetto quando si effettua un ordine.

D2: Qual è la coppia di serraggio corretta per i morsetti centrali e danneggerà i telai dei moduli?

A: Stringere i bulloni a T secondo le specifiche di coppia standard. Poiché il cuscinetto in gomma EPDM funge da tampone, un serraggio adeguato non danneggerà i telai dei moduli. Tuttavia, una coppia eccessiva può schiacciare i telai in alluminio, pertanto è opportuno evitare un serraggio eccessivo.

D3: I bulloni utilizzati con i morsetti intermedi si gripperanno durante l'uso esterno a lungo termine, rendendoli difficili da rimuovere in seguito?

R: Forniamo di serie elementi di fissaggio in acciaio inossidabile 304, che offrono una buona resistenza al grippaggio. Per progetti esterni a lungo termine, è possibile selezionare anche bulloni con rivestimento antigrippaggio per facilitare la rimozione durante future manutenzioni o sostituzioni dei moduli.

Q4: È possibile riutilizzare i morsetti intermedi se le dentellature (denti) sono usurate?

R: Possono essere riutilizzati se le dentellature non sono significativamente usurate e il profilo rimane indeformato. Se le dentellature sono fortemente usurate, la prestazione antiscivolo sarà compromessa; pertanto se ne sconsiglia l'utilizzo per nuovi progetti fotovoltaici.

D5: È possibile combinare morsetti intermedi con specifiche di spessore diverse nello stesso progetto di tetto?

R: Non è consigliabile mescolare specifiche diverse. L'utilizzo di morsetti intermedi di diverso spessore può portare a carichi non uniformi sui moduli, causando potenzialmente concentrazioni di tensioni localizzate e aumentando il rischio di microfessurazioni; pertanto, è meglio standardizzare le specifiche.

Q6: Quali considerazioni specifiche dovrebbero essere tenute presenti quando si scelgono i morsetti intermedi per moduli a doppio vetro di grande formato?

R: Dato il peso proprio maggiore dei moduli a doppio vetro di grande formato, è consigliabile dare priorità all'uso di morsetti intermedi in lega di alluminio più spessi. Inoltre, verificare l'altezza del telaio del modulo, confermare la lunghezza effettiva dei contatti di bloccaggio e, se necessario, aumentare il numero di punti di bloccaggio.
