Gancio per tetto solare

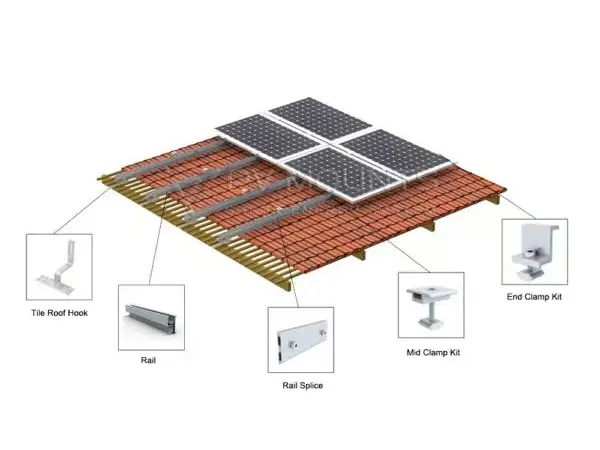

Il gancio per tetto solare fornito dal produttore Guojian può essere installato senza penetrare nello strato impermeabile, evitando così il rischio di perdite dal tetto alla fonte. In combinazione con le nostre guide di guida con scanalatura a C dedicate, il sistema consente un'installazione leggera, sicura e affidabile. Con la nostra linea di produzione di stampi per accessori per tetti e le certificazioni complete "tre sistemi", abbiamo una vasta esperienza nei campi fotovoltaici distribuiti sui tetti e forniamo servizi per progetti industriali e residenziali in tutto il paese.

Principali preoccupazioni dei clienti

1. Causerà perdite dal tetto?

I ganci Guojian sono forniti di serie con cuscinetti impermeabili in EPDM ispessito. I punti di fissaggio si allineano allo strato strutturale del tetto, trasferendo il carico agli arcarecci o alle travi in ​​legno sottostanti; le piastrelle servono solo da rivestimento e non sopportano alcun peso, eliminando il rischio di perdite attraverso i fori di penetrazione. Test sul campo nelle zone costiere piovose e nelle regioni meridionali con stagioni piovose prolungate (pioggia di prugne) non hanno mostrato perdite per cinque anni.

2. È compatibile con diversi tipi di piastrelle?

Offriamo molteplici serie di prodotti: i ganci per tegole regolabili si adattano a varie tegole curve in argilla, mentre i morsetti in acciaio colorato si adattano ai tetti in acciaio trapezoidale o ondulato. È possibile creare stampi personalizzati in base a specifici tipi di tegole e pendenze del tetto, eliminando la necessità di molatura o taglio in loco.

3. Si arrugginirà in ambienti altamente corrosivi come le aree costiere o industriali?

I ganci zincati standard utilizzati nell'entroterra tendono ad arrugginirsi e a rompersi entro 3-5 anni. Offriamo acciaio inossidabile 304 per tetti standard e acciaio inossidabile 316 specifico per aree industriali marittime o saline-alcaline. La nostra opzione in acciaio al carbonio zinco-alluminio-magnesio offre un rapporto costo-prestazioni superiore, è caratterizzata da un rivestimento autoriparante sui bordi tagliati e supera test di nebbia salina di 1.000 ore senza mostrare macchie di ruggine.

4. Soddisfa gli standard di resistenza ai tifoni e al carico di neve?

Il corpo del gancio è realizzato in lamiera ispessita (2,0–3,0 mm) e formato tramite stampaggio integrato, eliminando i punti deboli causati dalle giunture. Ha superato test meccanici per una pressione del vento di 60 m/s e un carico di neve di 1.000 N/m². Le installazioni su larga scala nelle aree costiere sudorientali soggette a tifoni e negli impianti industriali settentrionali innevati non hanno mostrato casi di allentamento o deformazione.

Aree di applicazione

1. Fotovoltaico residenziale sul tetto

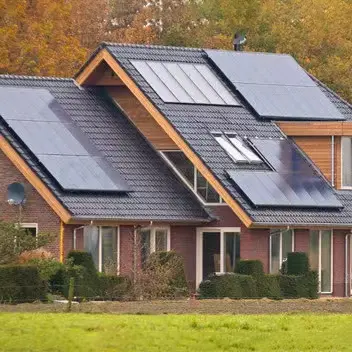

Adatto per case rurali e ville autocostruite con tetto in tegole di vetro o cemento, nonché per impianti fotovoltaici residenziali di piccola scala (3–10 kW). Il gancio per tetto solare non aggiunge carico eccessivo al tetto e l'installazione preserva l'aspetto originale delle tegole, rendendole ideali per progetti di retrofit fotovoltaico a livello di villaggio.

2. Tetti in acciaio verniciato a colori industriali e commerciali

Soluzioni fotovoltaiche distribuite per tetti in acciaio trapezoidale e ondulato di fabbriche, magazzini logistici e parchi industriali. Le opzioni includono ganci penetranti e morsetti non penetranti, progettati per preservare l'integrità della garanzia originale di impermeabilizzazione del tetto; adatto per centrali elettriche su tetto di grandi dimensioni che vanno da centinaia di kilowatt a diversi megawatt.

3. Scenari specializzati di tetti compositi

Integrazione fotovoltaica per edifici in aree panoramiche con tegole in stile antico, conversioni di tetti in cemento da piani a inclinati e verande. Per mantenere l'estetica originale dell'edificio vengono utilizzati ganci personalizzati a basso profilo e ultrasottili.

Casi di studio di progetti nel mondo reale

1. Progetto fotovoltaico residenziale per l'intero villaggio nel nuovo villaggio di Lianzhu, Heshan, Guangdong (1,07 MW)

Su tutti i tetti residenziali in tegole smaltate sono stati utilizzati ganci per tetto regolabili in acciaio inossidabile di Guojian, appositamente adattati per le tegole curve in argilla tipiche della regione di Lingnan. Non si è verificata alcuna rottura delle piastrelle durante l'installazione e tre anni di funzionamento non hanno evidenziato segnalazioni di perdite o corrosione; il progetto è stato promosso come dimostrazione a livello provinciale di un'architettura integrata nel fotovoltaico.

2. Fotovoltaico su tetto in acciaio verniciato a colori da 1,2 MW in un grande parco logistico a Jiangsu

Ganci da tetto personalizzati ad altezza estesa sono stati utilizzati per i tetti curvi in ​​acciaio delle fabbriche per distribuire i carichi puntuali; il progetto ha superato la verifica del carico del tifone locale. Il sistema genera una media di 1,3 milioni di kWh all'anno, con l'impermeabilizzazione del tetto che rimane intatta e priva di perdite.

3. Progetto di esportazione di grandi quantità di fotovoltaico residenziale su tetto in Vietnam

Gancio per tetto solare personalizzato progettato per tetti piani in tegole del sud-est asiatico, esportato insieme a kit completi di profili di montaggio. Il progetto copre oltre un migliaio di tetti residenziali ed è adattato al clima locale ad alta temperatura e ad alta piovosità.

Precauzioni per l'installazione e l'uso

1. Requisiti dei punti di fissaggio

La base del gancio deve essere ancorata agli arcarecci del tetto (legno o acciaio) o alle travi in ​​cemento. È vietato l'ancoraggio esclusivamente alle piastrelle o allo strato impermeabilizzante superficiale per evitare fessurazioni o distacchi delle piastrelle causati da carichi prolungati.

2. Specifiche di impermeabilizzazione

Eliminare la polvere dopo la foratura, iniettare del sigillante resistente agli agenti atmosferici nel foro e fissare il gruppo con una guarnizione impermeabile in EPDM. Dopo aver riposizionato le tegole, mantenere la pendenza di drenaggio originale e garantire che i canali di drenaggio del tetto non siano ostruiti.

3. Specifiche di spaziatura e carico

Ogni modulo fotovoltaico è accoppiato con 2–4 ganci da tetto; la densità dei ganci deve essere aumentata per pendenze del tetto superiori a 25° o in zone costiere soggette a forti carichi di vento. L'installazione deve attenersi rigorosamente ai disegni di disposizione del carico da noi forniti.

Garanzie sulle transazioni

1) Garanzia di qualificazione: insieme alla spedizione vengono forniti un set completo di certificazioni: ISO9001 (qualità), ISO14001 (ambientale) e ISO45001 (salute sul lavoro), insieme a un certificato di impresa di credito di grado 3A e rapporti di ispezione dei materiali in fabbrica per soddisfare i requisiti di gara e offerta.

2) Garanzia del controllo qualità: ispezione qualità in quattro fasi: test delle materie prime in entrata, verifica dimensionale della punzonatura CNC, campionamento in nebbia salina anticorrosione e test di simulazione del carico meccanico. Ogni lotto di prodotto è tracciabile per eliminare deviazioni dimensionali e difetti di rivestimento.

3) Garanzia di consegna: i contratti di fornitura specificano date di consegna chiare, con penalità applicate per ritardi; Vengono mantenute 10.000 tonnellate di scorte con specifiche standard e i progetti urgenti ricevono la priorità di produzione.

4) Supporto tecnico in loco: è possibile inviare ingegneri per fornire indicazioni sull'installazione in loco per progetti domestici su larga scala (a livello di megawatt); per i progetti all'estero, forniamo documentazione tecnica tutta in inglese e istruzioni video remote.

5) Supporto O&M a lungo termine: per gli impianti fotovoltaici più vecchi in funzione da anni, offriamo ganci sostitutivi e accessori hardware scontati, oltre a consulenza tecnica per la manutenzione e la riparazione dell'impianto fotovoltaico sul tetto.
