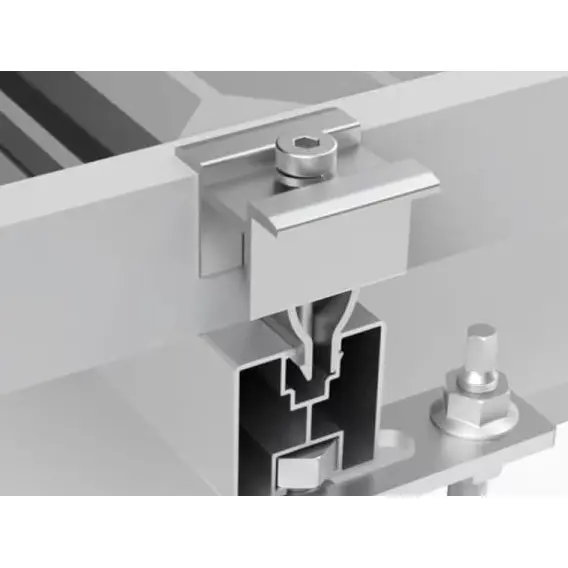

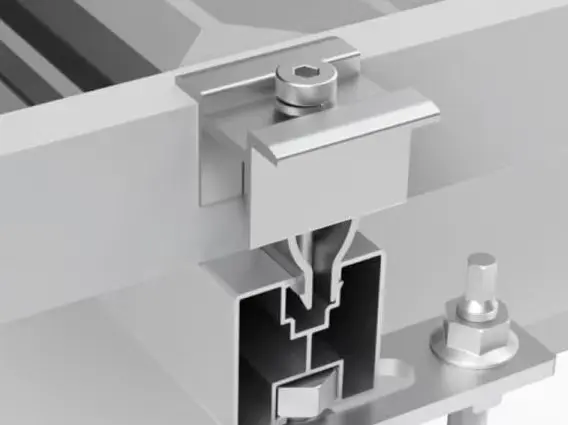

Raccordo a pressare per montaggio solare

I raccordi a pressare per montaggio solare forniti da Guojian sono adatti per telai fotovoltaici da 30 mm a 55 mm e sono perfettamente compatibili con le guide di tipo C, tipo Z, tipo U in acciaio e zinco-alluminio-magnesio prodotte dalla nostra fabbrica. La superficie è trattata con anodizzazione, offrendo un'eccellente resistenza alla corrosione ed è adatta a vari scenari applicativi come centrali elettriche a terra, sistemi distribuiti su tetto e progetti complementari fotovoltaici agricoli.

Vantaggi principali del prodotto

1. Soluzione OEM integrata con specifiche perfettamente adattate ai componenti

2. Costruzione in lega di alluminio estruso 6005-T5 in un unico pezzo per un'elevata resistenza strutturale

3. Imbottiture in EPDM resistenti agli agenti atmosferici per proteggere i telai dei moduli

4. Ampia gamma di serraggio compatibile con tutti i tipi di moduli fotovoltaici

5. Finitura anodizzata per resistenza alla corrosione di lunga durata e durata all'aperto

6. Include elementi di fissaggio anti-allentamento in acciaio inossidabile 304 per prevenire ruggine e grippaggi

7. Prodotto in serie su linee automatizzate, garantendo una fornitura stabile per progetti su larga scala

Scenari applicativi

1. Impianti fotovoltaici a terra di grandi dimensioni

Basi fotovoltaiche su larga scala della classe megawatt in pianure, aree montuose o deserti; abbinato a guide con canale a C zincate a caldo o rivestite in Zn-Al-Mg; utilizza morsetti intermedi e morsetti terminali per un montaggio sicuro dell'array con eccellente resistenza al vento, alla neve e al carico.

2. Fotovoltaico su tetto commerciale e industriale (C&I).

Il raccordo a pressatura per montaggio solare è proiettato su tegole in acciaio colorato o tetti piani in cemento; i morsetti leggeri in alluminio riducono il carico complessivo sul tetto; compatibile con vari layout di array; installazione semplice senza compromettere l'impermeabilizzazione del tetto.

3. Progetti fotovoltaici eco-complementari

Stazioni fotovoltaiche agrivoltaiche, fotovoltaiche per la pesca, pastorali e saline; Le guide Zn-Al-Mg abbinate a morsetti in alluminio resistenti alla corrosione resistono al terreno salino-alcalino e agli ambienti ad elevata umidità (ad esempio sopra gli stagni per i pesci).

4. Tettoie fotovoltaiche e serre intelligenti

Pensiline fotovoltaiche con struttura in acciaio e serre fotovoltaiche agricole; compatibile con supporti con inclinazione regolabile e tracciamento; utilizzo flessibile di morsetti lunghi e corti per regolare la spaziatura dei moduli.

5. Progetti fotovoltaici all'estero

Progetti fotovoltaici residenziali e C&I nel sud-est asiatico, Europa e Africa; Manuali di installazione in inglese disponibili; specifiche di resistenza alla corrosione adatte a climi piovosi o costieri; kit completi di sistemi di montaggio disponibili per l'esportazione.

Linee guida per l'installazione e l'utilizzo

1. Rispetto rigoroso delle specifiche di coppia

Coppia < 18 N·m: forza di serraggio insufficiente; i moduli potrebbero scivolare o generare rumore in caso di vento forte. Coppia > 25 N·m: Una pressione eccessiva deforma il telaio del modulo, causando microfessure nel vetro e il conseguente degrado della potenza erogata.

2. Non omettere i cuscinetti di imbottitura in EPDM

Il contatto diretto metallo-metallo senza tampone graffia il telaio anodizzato e provoca corrosione elettrochimica; le infiltrazioni di acqua piovana a lungo termine portano alla ruggine e ai danni del telaio.

3. Non mescolare elementi di fissaggio di materiali diversi

I morsetti in alluminio non devono essere accoppiati con bulloni in acciaio al carbonio; il contatto tra alluminio e ferro in presenza di acqua piovana provoca corrosione elettrochimica che porta nel breve termine al grippaggio o alla rottura degli elementi di fissaggio.

4. Non tagliare o molare i corpi dei morsetti sul posto

La molatura danneggia lo strato anodizzato anticorrosione, provocando la rapida ruggine dei bordi tagliati; se sono necessarie modifiche alle dimensioni, richiedere in anticipo alla fabbrica parti personalizzate non standard.

5. Compatibilità dello spessore del telaio del modulo

Evitare assolutamente l'uso di fascette a presa stretta su telai eccessivamente spessi; ciò crea uno spazio tra il morsetto e il telaio, concentrando le sollecitazioni e probabilmente schiacciando il modulo.

6. Installazione in condizioni di bassa temperatura o tempo umido

Si sconsiglia l'installazione Montaggio Solare Raccordo a Pressatura con temperature inferiori a 0°C; le basse temperature induriscono il cuscinetto in EPDM, riducendo le prestazioni di ammortizzazione e rischiando di danneggiare il telaio del modulo. Assicurarsi che le tegole e le guide di montaggio siano asciutte prima dell'installazione dopo la pioggia.

7. Ispezione e manutenzione post-installazione

Effettuare ispezioni di routine ogni sei mesi; ripetere l'ispezione ogni tre mesi per progetti costieri o di pesca-solare. Esegui controlli approfonditi sulla tenuta dei bulloni e sull'invecchiamento delle pastiglie dopo tifoni o forti tempeste di neve.

8. Requisiti di conservazione e protezione

Conservare i morsetti non installati in un magazzino asciutto all'interno di cartoni sigillati e resistenti all'umidità; evitare l'esposizione alla luce solare diretta o alla pioggia per prevenire l'invecchiamento precoce e il guasto dei gommini.
