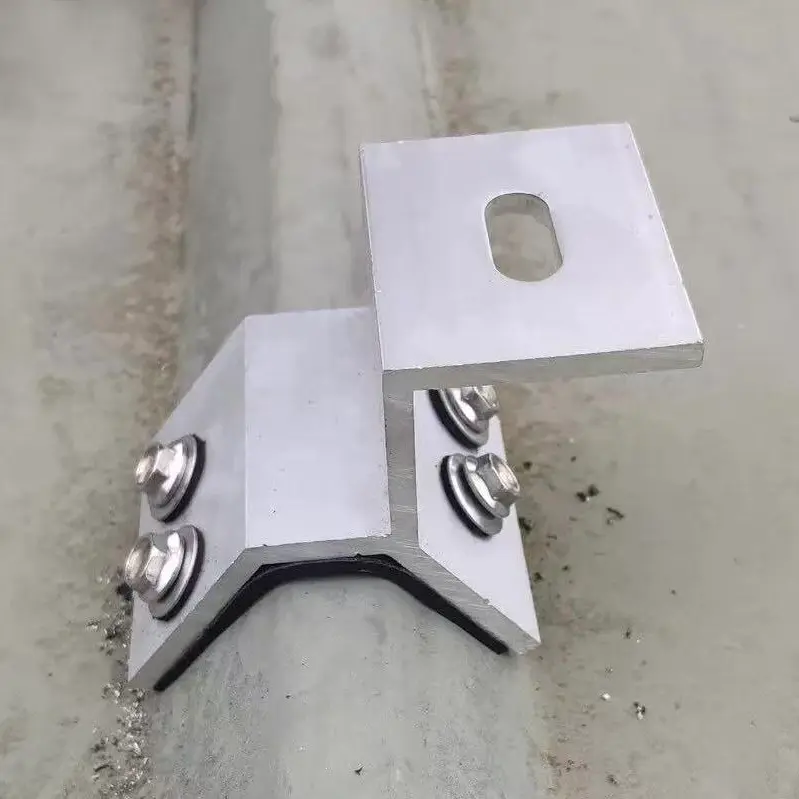

Morsetto per tetto

I morsetti per tetto forniti da Guojian Factory sono adatti a vari tipi di tetto in metallo, come pannelli fissi nascosti (Jiachi), piastre ondulate e sistemi di giuntura. Se combinati con le guide di scorrimento con scanalatura a C fornite dalla nostra fabbrica, possono fissare in modo sicuro i moduli fotovoltaici. I morsetti sono dotati di denti antiscivolo integrati e cuscinetti in gomma, che possono prevenire efficacemente graffi sulla superficie delle piastre in acciaio colorato e mantenere la stabilità anche con forti venti fino a 60 metri al secondo, senza scivolare. Con la nostra linea di produzione di stampaggio hardware di proprietà indipendente, forniamo continuamente progetti fotovoltaici distribuiti per strutture industriali/commerciali e parchi logistici, riducendo significativamente i costi di installazione delle ristrutturazioni del tetto e riducendo efficacemente i rischi di manutenzione causati da future perdite d'acqua.

Processo di produzione

1. Selezione e test delle materie prime

Utilizza billette di alluminio primario GB 6005-T5. Le ispezioni in entrata verificano la resistenza alla trazione, la resistenza allo snervamento e la composizione della lega Al-Mg-Si; l'alluminio riciclato o impuro viene rigorosamente rifiutato. La resistenza di base alla corrosione in nebbia salina viene controllata a campione e i materiali non conformi vengono restituiti immediatamente.

2. Estrusione integrata ad alta temperatura

Le billette vengono estruse a una temperatura costante di 520°C per formare il corpo della pinza, le ganasce di presa e la base del bullone in un unico pezzo. Questo design senza giunture e senza saldature garantisce una distribuzione uniforme del carico ed elimina il rischio di cedimento strutturale nei punti di saldatura.

3. Fresatura di precisione di denti di ingranaggi CNC

L'attrezzatura CNC completamente automatizzata fresa una struttura antiscivolo a forma di diamante sulla superficie di presa interna. La profondità e il passo dei denti standardizzati massimizzano l'attrito contro il pannello del tetto, prevenendo lo slittamento laterale in caso di vento forte.

4. Trattamento anticorrosivo anodizzato

I morsetti estrusi vengono sottoposti ad anodizzazione per creare uno strato protettivo di ossido denso da 12μm che sigilla contro aria, pioggia e nebbia salina. Lo strato di ossido si integra con l'alluminio, garantendo una resistenza alla corrosione duratura anche sui bordi tagliati.

5. Tampone tampone integrato

Include un cuscinetto in gomma EPDM (resistente a temperature da -40°C a 120°C e resistente ai raggi UV). Modellato per adattarsi perfettamente alla superficie di contatto del morsetto, ammortizza la pressione di installazione e impedisce alla lega di alluminio di graffiare la vernice su piastrelle in acciaio colorato o pannelli Al-Mg-Mn.

Linee guida per l'installazione e l'utilizzo

1. Verifica del profilo pre-installazione

Misurare accuratamente l'altezza delle nervature delle piastrelle in acciaio colorato, la spaziatura delle nervature e la larghezza della giuntura prima dell'installazione per selezionare il modello di morsetto corretto.

2. Coppia di serraggio standard

Stringere i bulloni a una coppia standard di 20–30 N·m utilizzando una chiave dinamometrica.

3. Ambiente di installazione

Pianificare l'installazione per giornate asciutte e soleggiate; assicurarsi che le superfici del tetto siano prive di acqua stagnante, olio e polvere.

4. Specifiche del layout basato sul carico

Aumentare la densità dei punti di installazione dei morsetti per tetti con pendenza superiore a 20° o in zone costiere soggette a forti carichi di vento.

5. Divieto di modifica non autorizzata dei componenti

È vietato molare o tagliare in cantiere la superficie anodizzata dei morsetti in lega di alluminio; eventuali superfici tagliate dovranno essere rivestite con sigillante anticorrosivo.

6. Requisiti di ispezione post-installazione

Le ispezioni sono richieste ogni sei mesi dopo la consegna del progetto, con particolare attenzione alla tenuta dei bulloni e alle condizioni dei tamponi in gomma.

Aree di applicazione

1. Strutture logistiche e di magazzinaggio su larga scala

2. Parchi industriali e stabilimenti produttivi

3. Edifici di fascia alta con coperture in Al-Mg-Mn con aggraffatura verticale

4. Parchi industriali costieri e zone di impianti chimici

5. Progetti fotovoltaici per coperture metalliche all'estero

Principali preoccupazioni dei clienti

1. Devo immagazzinare più tipi di morsetti per tetto perché diverse fabbriche utilizzano profili in lamiera di acciaio di colori incompatibili?

I morsetti del mercato generico spesso hanno una scarsa compatibilità con il profilo, il che porta a prese allentate o graffi superficiali. Offriamo tre serie principali: pinze Jiaochi (470/760/820), pinze per aggraffatura Al-Mg-Mn e pinze per lamiere trapezoidali, e possiamo creare stampi personalizzati basati su altezze e passi specifici dell'ondulazione, fornendo una soluzione di fornitura unificata per l'intero progetto.

2. Come gestiamo la ruggine e lo slittamento delle fascette nelle zone costiere o chimiche con forte nebbia salina?

I morsetti zincati standard spesso si arrugginiscono e si rompono entro tre anni e la miscelazione dell'alluminio con il ferro provoca corrosione elettrochimica. I nostri morsetti sono caratterizzati da un corpo in lega di alluminio 6005-T5 con finitura anodizzata e elementi di fissaggio in acciaio inossidabile 304; non mostrano macchie di ruggine dopo 1.000 ore di test in nebbia salina neutra, garantendo prestazioni stabili in ambienti costieri e chimici altamente corrosivi.

3. Nelle aree soggette a tifoni, i morsetti si allenteranno o causeranno il distacco del pannello fotovoltaico?

I morsetti sono dotati di artigli di presa ispessiti con dentellature antiscivolo per una perfetta aderenza alle ondulazioni; test di laboratorio di terze parti confermano una resistenza alla pressione del vento fino a 1,5 kPa. Accoppiati con dadi autobloccanti anti-allentamento, i bulloni rimangono sicuri nonostante l'espansione e la contrazione termica, e il sistema è stato implementato con successo in numerosi progetti costieri soggetti a tifoni senza incidenti di slittamento.
