Staffa di montaggio solare regolabile a forma di arco

Questo fornitore di staffe di montaggio solari regolabili a forma di arco utilizza un processo di formatura integrato e senza interruzioni, punzonatura CNC di precisione e laminazione completamente meccanizzata. La saldatura in loco viene eliminata a favore dell'assemblaggio modulare imbullonato, mantenendo le deviazioni di planarità dell'installazione entro 2 mm. Ciò previene efficacemente problemi di costruzione come microfessure nei moduli e deformazioni strutturali, abbreviando significativamente i tempi di costruzione e riducendo i costi. Rispetto ai supporti tradizionali, questi supporti fotovoltaici regolabili in stile arco di alta qualità sono leggeri, altamente resistenti alla corrosione, versatili, facili da trasportare ed efficienti da installare. L'intera linea di prodotti è certificata ISO9001 e viene sottoposta a ispezione di fabbrica al 100% per garantire una qualità stabile e controllabile.

Punti chiave di vendita e vantaggi competitivi

1. Struttura di regolazione innovativa con elevata adattabilità dell'inclinazione: presenta un meccanismo di regolazione incernierato a forma di arco che consente una regolazione dell'inclinazione continua e libera tra 5° e 60°, adattandosi in modo flessibile alle condizioni solari a diverse latitudini.

2. Significativi guadagni in termini di generazione di energia: i modelli standard regolabili manualmente aumentano la produzione dell'8%–12%; i modelli di tracciamento intelligente opzionali possono aumentare la generazione fino al 30%.

3. Materiale di base ad alta resistenza e resistente alla corrosione adatto ad ambienti difficili

Struttura principale in acciaio: utilizza acciaio Q235 e Q550 ad alta resistenza;

Rivestimento anticorrosivo: Rivestimento in Zinco-Alluminio-Magnesio con densità di 120 g/m²;

Resistenza alla corrosione: test in nebbia salina di 5.000 ore superato;

Resistenza al vento e al carico: resiste ai venti della scala Beaufort 13; capacità di carico di 200 kg/m²;

Scenari applicabili: adatto a varie condizioni esterne difficili, comprese le aree costiere con elevata salinità, regioni montuose umide e piane di marea.

4. Produzione avanzata ed elevata precisione di installazione: utilizza un processo di punzonatura e formatura CNC integrato e senza soluzione di continuità con un design di assemblaggio modulare e imbullonato, eliminando la necessità di saldatura in loco. La deviazione della planarità dell'installazione è controllata entro 2 mm, prevenendo efficacemente problemi come microfessure nei moduli fotovoltaici e deformazioni strutturali.

5. Approvvigionamento, trasporto e personalizzazione flessibili: presenta una struttura complessiva leggera che facilita il trasporto a lunga distanza e l'impilamento in loco. Supporta sia l'approvvigionamento di massa standardizzato che la personalizzazione non standard in base a requisiti di progetto specifici.

6. Garanzia estesa e struttura durevole: viene fornito con una garanzia di 20 anni; la struttura principale offre stabilità a lungo termine e una durata prolungata.

Modello del prodotto e parametri tecnici principali

1. Materiale di base e trattamento anticorrosivo: il corpo principale è costruito in acciaio strutturale ad alta resistenza Q235/Q550, dotato di un rivestimento anticorrosivo in zinco-alluminio-magnesio da 120 g/m². Ha superato un test in nebbia salina neutra di 5.000 ore, garantendo resistenza alla ruggine e all'invecchiamento durante l'uso esterno a lungo termine.

2. Processo di formatura di precisione: utilizza un processo di laminazione di precisione e punzonatura CNC integrato e senza soluzione di continuità, garantendo un posizionamento dimensionale accurato e una robusta stabilità strutturale.

3. Meccanismo di regolazione dell'angolo: dotato di un meccanismo di regolazione incernierato a forma di arco che offre un intervallo di regolazione di 5°–60°; il meccanismo funziona senza intoppi e resiste a inceppamenti o deformazioni durante l'uso a lungo termine.

4. Portanza e resistenza al vento: classificato per resistenza al vento fino alla scala Beaufort 13, con una capacità di carico massima di 200 kg/m², garantendo prestazioni affidabili in condizioni esterne difficili.

5. Vantaggi di installazione e costruzione: presenta un design modulare con assemblaggio completamente imbullonato, eliminando la necessità di saldature in loco, e mantiene la planarità dell'installazione entro una tolleranza di 2 mm.

6. Compatibilità dei moduli: supporta varie configurazioni, inclusi layout di array a modulo singolo e multi-riga; compatibile con i principali moduli fotovoltaici monocristallini e bifacciali presenti sul mercato.

7. Funzionalità di personalizzazione: le specifiche di larghezza e campata del rack possono essere ottimizzate e adattate per soddisfare requisiti specifici, adattandosi alle diverse condizioni del sito.

Ampia gamma di applicazioni e casi di progetti reali

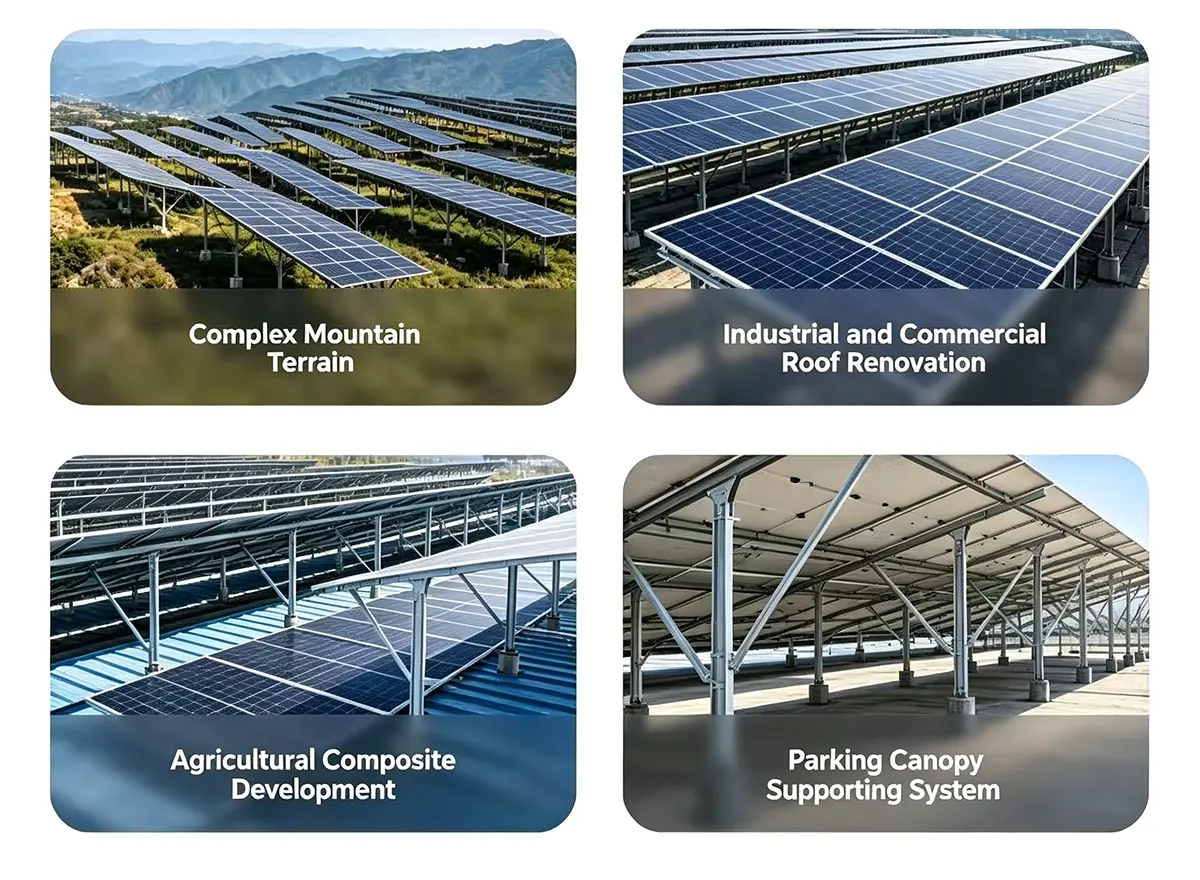

1. Copre diversi scenari di progetti fotovoltaici: adatto per un'ampia gamma di progetti, tra cui tetti in tegole di acciaio colorato C&I (commerciali e industriali), fotovoltaico distribuito su tetti in tegole, impianti fotovoltaici montati a terra su terreni montuosi, sistemi fotovoltaici e agrivoltaici per la pesca, tettoie fotovoltaiche e retrofit fotovoltaici a risparmio energetico per comunità residenziali più vecchie.

2. Adattabile ad ambienti esterni complessi: adatto per l'installazione in varie topografie e ambienti, comprese pianure aperte, terreni montuosi ondulati, piane di marea e aree costiere soggette a elevata umidità e tifoni.

3. Vasta esperienza di progetti (domestici e internazionali): implementati con successo oltre un centinaio di progetti di riferimento, tra cui centrali elettriche costiere resistenti al vento, sistemi agrivoltaici rurali, impianti fotovoltaici sui tetti di parchi industriali e tettoie fotovoltaiche su larga scala, con prodotti esportati anche in più paesi del sud-est e dell'Asia meridionale.

4. Supporto visivo completo nel mondo reale: per tutti i progetti di collaborazione, forniamo foto e video reali che coprono la produzione in fabbrica, il carico e la spedizione e i cantieri completati.

5. Servizio di soluzioni personalizzate one-stop: forniamo piani di layout dei moduli basati sulla topografia del sito e sulle condizioni di illuminazione, offrendo soluzioni integrate complete che includono la struttura di montaggio.

Precisione artigianale · Solida garanzia di qualità

1. Sistema di controllo qualità standardizzato e credenziali di test autorevoli: la produzione aderisce agli standard di gestione della qualità ISO9001; disponiamo di rapporti completi di test di terze parti che coprono le proprietà anticorrosive e la capacità di carico meccanico.

2. Controllo di qualità a ciclo chiuso end-to-end: abbiamo stabilito una catena di controllo di qualità completa che copre l'assunzione di materie prime, lo stampaggio e la formatura, l'ispezione del rivestimento e il campionamento del prodotto finito.

3. Standard di ispezione graduale e multilivello

Assunzione della materia prima: Analisi spettroscopica del materiale acciaio;

Fase del semilavorato: Verifica della precisione di punzonatura e delle dimensioni di formatura;

Fase del prodotto finito: test di simulazione della nebbia salina standardizzati e test di pressione portante.

4. Rigorosi requisiti di ispezione in uscita dalla fabbrica: implementiamo una politica di ispezione al 100% per tutti i prodotti prima che lascino la fabbrica, impedendo che gli articoli difettosi entrino nel mercato alla fonte.

Gestione automatizzata della produzione e della tracciabilità dei lotti: dotato di linee di produzione automatizzate proprietarie che utilizzano laminazione meccanica di precisione; i campioni di ogni lotto vengono archiviati per garantire la completa tracciabilità del lotto.

Laboratorio di test professionale e indipendente: un laboratorio indipendente in loco conduce test di simulazione di resistenza agli agenti atmosferici e di invecchiamento di routine per verificare continuamente la durabilità all'aperto del prodotto.

Documentazione di prova completa e verificabile: copie elettroniche e cartacee di tutti i certificati di qualificazione e rapporti di prova sono disponibili su richiesta.

Produttore diretto con capacità comprovate: vantaggi competitivi fondamentali

La maggior parte delle staffe di montaggio regolabili standard sul mercato utilizzano strutture a cerniera semplici, che le rendono altamente suscettibili a inceppamenti, ruggine e guasti dei limitatori di regolazione durante l'uso esterno a lungo termine. Al contrario, la nostra staffa ad arco presenta una struttura a cerniera a forma di arco migliorata e ispessita che garantisce una distribuzione uniforme del carico, prevenendo deformazioni o grippaggi durante anni di funzionamento all'aperto. Mentre la maggior parte dei prodotti concorrenti offre solo regolazioni a incremento fisso, il nostro prodotto consente una regolazione continua e continua tra 5° e 60°, massimizzando l'esposizione solare e aumentando i rendimenti della produzione di energia.

Soluzioni one-stop e garanzia di assistenza tecnica completa

1. Supporto tecnico prevendita dedicato e individuale: ingegneri professionisti prevendita forniscono un follow-up dedicato al progetto, creando piani preliminari gratuiti per il layout della struttura di montaggio e la selezione dell'angolo di inclinazione in base alle condizioni effettive del sito.

2. Consegna della documentazione tecnica completa: i disegni costruttivi CAD e i dati tecnici relativi ai calcoli del carico meccanico vengono forniti al momento dell'ordine; Nella spedizione sono inclusi sia i manuali di installazione cartacei che quelli digitali.

3. Guida all'installazione multiformato: la guida all'installazione remota online è disponibile dopo la spedizione, supportata da manuali illustrati e video didattici standardizzati; per progetti su larga scala o complessi, il personale tecnico può fornire assistenza online in tempo reale per risolvere i problemi di installazione.

4. Garanzia completa a lungo termine: una garanzia di 20 anni copre l'intera unità. Forniamo soluzioni complete, comprese riparazioni e sostituzione di parti, per eventuali problemi di qualità strutturale causati da fattori non umani durante il periodo di garanzia.

5. Efficiente meccanismo di risposta post-vendita: il nostro team post-vendita è in servizio 16 ore al giorno, 7 giorni alla settimana. Forniamo feedback sulle richieste di routine entro 2 ore e forniamo soluzioni complete per problemi tecnici complessi entro 24 ore.

6. Supporto tecnico gratuito a vita per i clienti: forniamo servizi tecnici continui ai nostri partner, inclusa la consulenza end-to-end gratuita per nuovi piani di progetto.

Domande frequenti

Quali sono le considerazioni chiave durante l'installazione, il funzionamento e la manutenzione dei sistemi di montaggio fotovoltaici?

Ci sono tre punti fondamentali da considerare: in primo luogo, la costruzione delle fondamenta: deve tenere conto dei calcoli del terreno e del carico; per le aree montuose, garantire la stabilità delle fondazioni su pali e, per le aree costiere, implementare un ancoraggio robusto e resistente alle onde. In secondo luogo, gli angoli di inclinazione e i meccanismi di bloccaggio: i supporti regolabili o con tracciamento richiedono il bloccaggio meccanico dopo la regolazione e le regolazioni sono severamente vietate durante venti forti (velocità superiori a 20–25 m/s) o forti nevicate. In terzo luogo, la manutenzione ordinaria: ispezione regolare della ruggine, della tensione degli ancoraggi (fondamentale per i sistemi di montaggio flessibili) e dei morsetti dei moduli per evitare microfessure o instabilità strutturale dei moduli.

Quanto aumenta la produzione di energia con i supporti fotovoltaici regolabili rispetto ai supporti fissi e vale la pena investire?

Rispetto ai supporti fissi, i supporti regolabili manuali o elettrici (con regolazioni dell’inclinazione stagionale) possono aumentare la produzione di energia del 5%-10% nelle regioni a latitudini medio-alte; i supporti con inseguimento ad asse singolo possono aumentare la produzione del 15%–20% e i supporti con inseguimento a doppio asse del 25%–30%. La validità dell’investimento dipende dalla scala del progetto: i progetti residenziali su piccola scala dovrebbero dare la priorità ai supporti fissi (a causa dei costi inferiori), mentre per gli impianti a terra di medie e grandi dimensioni, la scelta dipende dalla durata dell’insolazione locale e dalle tariffe elettriche; i supporti tracciabili o regolabili in genere offrono un ritorno sull’investimento entro 3-5 anni.

Come dovrebbero essere selezionati i materiali per il montaggio del fotovoltaico e quali fattori contano nei diversi ambienti?

I materiali principali includono acciaio al carbonio (zincato a caldo), lega di alluminio, acciaio inossidabile e materiali polimerici (fibra di carbonio/aramide). L’acciaio al carbonio è la scelta preferita per i progetti standard a terra grazie al suo rapporto costo-efficacia e alla resistenza alla corrosione. Per gli ambienti costieri, con nebbia salina o "complementari al fotovoltaico con la pesca", è preferibile la lega di alluminio o l'acciaio inossidabile per migliorare la resistenza alla corrosione. I materiali polimerici sono adatti per luoghi ad alta quota o scenari che richiedono strutture leggere; nonostante i costi siano più elevati, offrono notevoli vantaggi in termini di riduzione del peso.

Quali sono i principali tipi di sistemi di montaggio fotovoltaici e per quali scenari è adatto ciascun tipo?

I sistemi di montaggio fotovoltaico sono principalmente classificati in quattro tipologie: supporti fissi, supporti regolabili (manuali/elettrici), supporti flessibili e supporti con tracciamento (asse singolo/doppio asse). I supporti fissi sono adatti per progetti su piccola scala montati a terra o su tetto con budget limitati e terreno pianeggiante. I supporti regolabili sono ideali per le regioni a latitudini medio-alte, poiché i loro angoli di inclinazione possono essere modificati stagionalmente per aumentare la produzione di energia. I supporti flessibili sono adatti per terreni complessi, come aree montuose o progetti "ibridi pesca-solare", e applicazioni a lungo raggio. I supporti di tracciamento sono i migliori per piante montate a terra su larga scala in deserti o pianure con abbondante luce solare; sebbene offrano la massima efficienza nella generazione di energia, comportano anche costi e requisiti di manutenzione più elevati.

Imballaggio standardizzato e consegna logistica efficiente

1. Design dell'imballaggio modulare standardizzato: le staffe di montaggio solare regolabili a forma di arco sono smontate in moduli e imballate secondo gli standard. I profili lunghi sono fissati con sacchi intrecciati ispessiti e rinforzati con reggette in acciaio; i piccoli accessori, come bulloni, connettori e cerniere, vengono ordinati e imballati in sacchetti di tessuto impermeabili separati con etichettatura chiara per evitare perdite o mescolamenti.

2. Protezione antipioggia a doppio strato adatta al trasporto a lunga distanza: l'intera spedizione è dotata di protezione antipioggia, in grado di resistere al transito marittimo o terrestre a lunga distanza e di resistere all'abrasione durante il carico/scarico, nonché ai danni causati dalla pioggia e dall'umidità.

3. Compatibile con molteplici modalità di trasporto: le merci possono essere spedite direttamente al sito del progetto tramite camion o imballate in contenitori per soddisfare i requisiti di esportazione all'estero.

4. Spedizione diretta dal nostro stabilimento con tempi di consegna flessibili e controllabili: le spedizioni provengono direttamente dal nostro stabilimento di produzione a Tianjin; gli articoli con specifiche standard sono disponibili a magazzino...

5. Processo di spedizione completamente visibile per una facile verifica: per ogni spedizione forniamo foto in tempo reale del processo di carico e un manifesto di carico dettagliato. Gli articoli vengono contati e verificati pezzo per pezzo prima del caricamento e la documentazione/immagini vengono condivise con il cliente per facilitare il controllo al ricevimento.
