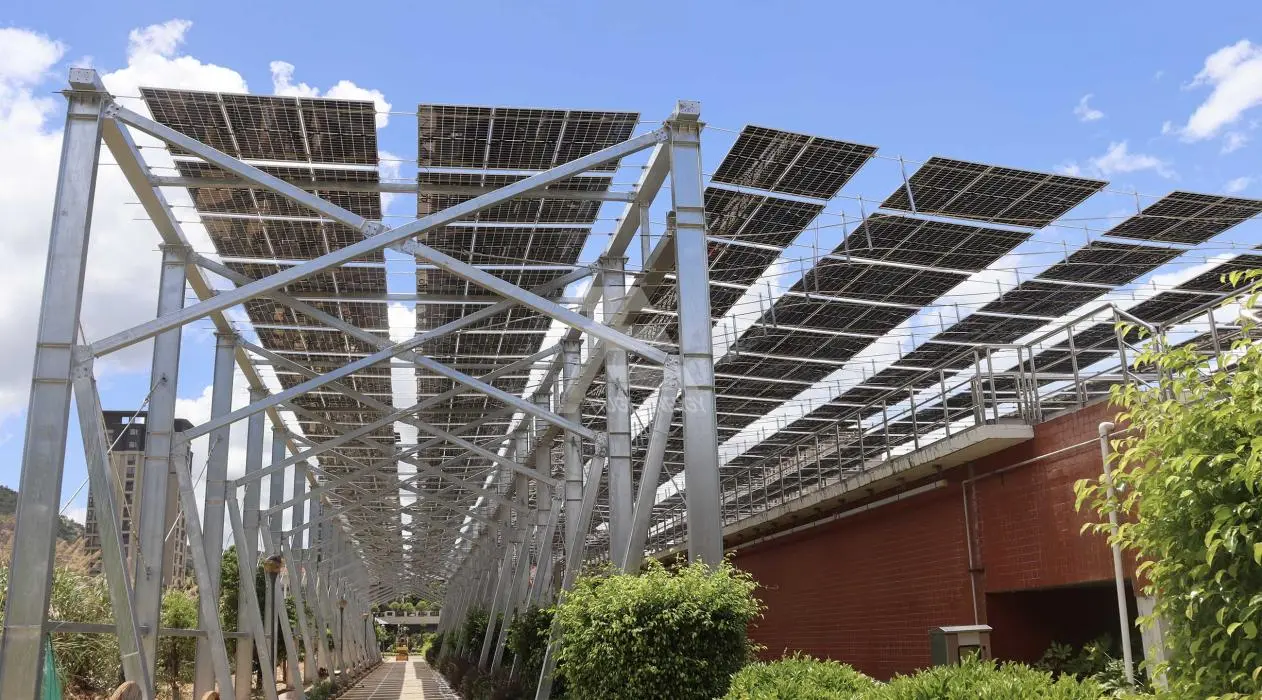

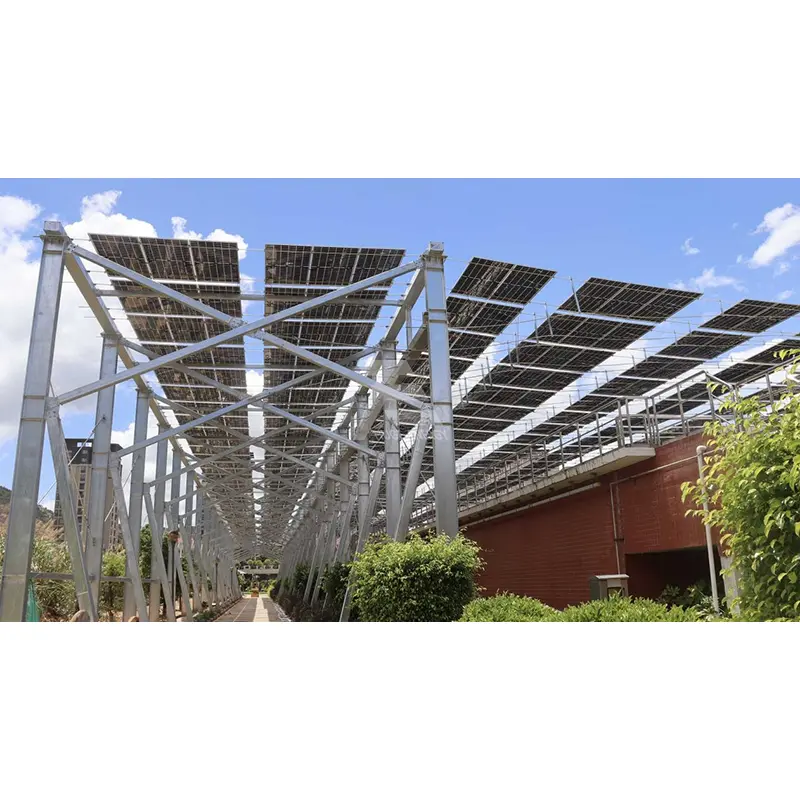

Guojian ti offre il sistema di montaggio solare a doppio palo a terra, che viene fornito in grandi quantità direttamente dalla fabbrica. Viene fornito con imballaggio per l'esportazione, documentazione tecnica completa e materiali di certificazione, fornendo una soluzione di installazione ad inclinazione fissa economica ed efficiente per progetti fotovoltaici a terra sia nazionali che internazionali.
1. Materiale principale: acciaio al carbonio ad alta resistenza Q235B/Q355; le opzioni di trattamento superficiale includono la zincatura a caldo o il rivestimento in lega di zinco-alluminio-magnesio per la resistenza alla corrosione.
2. Standard di resistenza alla corrosione: spessore del rivestimento zincato a caldo ≥65μm; Il rivestimento in zinco-alluminio-magnesio presenta proprietà anticorrosione autoriparanti, adatto per ambienti con elevata umidità e nebbia salina costiera.
3. Moduli compatibili: compatibile con i moduli fotovoltaici tradizionali della serie 182/210; supporta sia configurazioni di array orizzontali che verticali.
4. Angolo di inclinazione dell'installazione: personalizzabile tra 5° e 60°; angolo ottimale determinato in base alla latitudine locale e alla generazione di energia prevista.
5. Standard di progettazione del carico: pressione del vento base standard di 0,3–0,75 kN/m²; capacità di carico della neve fino a 1,8 kN/m²; soluzioni di rinforzo specializzate disponibili per regioni con vento forte e neve pesante.
6. Altezza da terra: personalizzabile da 0,6 ma 2,8 m per consentire il passaggio e le operazioni meccaniche sotto i pannelli.

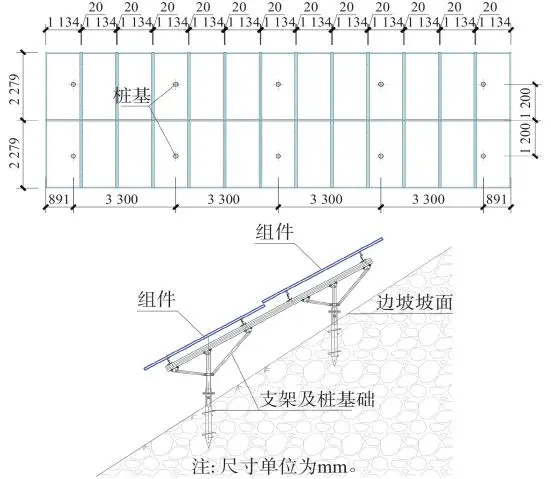

7. Tipi di fondazioni: pali a vite, fondazioni indipendenti in calcestruzzo o pali gettati in opera; adatto a varie condizioni del terreno, tra cui terreno sabbioso, argilla e roccia.
8. Elementi di fissaggio: bulloni zincati a caldo ad alta resistenza con rondelle antiallentamento standard; progettato per rimanere sicuro durante l'uso esterno a lungo termine.
9. Durata utile di progettazione: 25 anni, corrispondente al ciclo di vita dei moduli fotovoltaici.
✅ Impianti fotovoltaici centralizzati grid-parity montati a terra su larga scala
✅ Progetti fotovoltaici distribuiti a livello di villaggio e di rivitalizzazione rurale
✅ Basi fotovoltaiche nei deserti del Gobi, nelle terre desolate o sulle dolci colline
✅ Progetti Agri-PV (agrivoltaico) (spazio previsto sotto i pannelli per macchine agricole)
✅ Parchi fotovoltaici montati a terra su larga scala e progetti EPC all'estero
✅ Terreno pianeggiante con condizioni stabili del terreno e dell'acqua adatto alla costruzione di fondazioni su pali
1. Condurre un'indagine geologica del sito prima della costruzione e selezionare il tipo di fondazione in base alla relazione geologica; è severamente vietato procedere alla costruzione senza sopralluogo. 2. Assicurarsi che tutti i montanti rimangano verticali e che gli assi dell'array siano allineati; l'angolo di inclinazione del montaggio deve rispettare rigorosamente i disegni di progettazione: sono vietate modifiche dell'angolo in loco.
3. Per il montaggio utilizzare solo componenti standard del produttore originale; Sono severamente vietati la saldatura, il taglio, la foratura o la piegatura non autorizzata in loco dei profili principali, che potrebbero compromettere il rivestimento anticorrosivo o l'integrità strutturale.
4. Una volta completata l'installazione del sistema di montaggio, stabilire un collegamento di terra unificato per garantire la conformità agli standard di protezione contro i fulmini per gli impianti fotovoltaici.
1. Condurre annualmente ispezioni approfondite dopo le stagioni delle inondazioni, forti nevicate o tifoni, concentrandosi sulla tenuta dei bulloni, sull'assestamento verticale e sui danni ai rivestimenti anticorrosione.
2. Riparare tempestivamente eventuali danni localizzati al rivestimento utilizzando materiali anticorrosione specializzati per prevenire la diffusione della ruggine.
3. Non appendere apparecchiature o impilare oggetti pesanti sulle travi o sui montanti di montaggio; i carichi non devono superare le specifiche di progetto originali.
4. Quando si sostituiscono parti danneggiate, utilizzare solo componenti originali del produttore con le stesse specifiche; è vietato l'utilizzo di profili non standard.
Una volta ricevute le mappe topografiche del sito e i dati meteorologici, gli ingegneri strutturali professionisti eseguono la modellazione e la verifica, generano piani di ottimizzazione del layout e dell'angolo di inclinazione e forniscono confronti in termini di efficienza dei costi.
Regola l'altezza dei montanti, la campata e il tipo di fondazione in base ai carichi di vento e neve, alle condizioni geologiche e alla pianificazione dell'uso del territorio.
Produzione interna e prefabbricazione modulare; produzione e consegna programmate in lotti in base alla domanda; imballaggio del contenitore standardizzato adatto all'esportazione via mare per ridurre al minimo i danni durante il trasporto.
Fornire certificati di conformità del sistema di montaggio solare a doppio montante a terra, rapporti sui materiali, disegni e rapporti di calcolo del carico insieme alla spedizione; organizzare il personale tecnico per affrontare le domande di installazione in loco. Qualifiche e certificazioni autorevoli
✅Certificazione del Sistema di Gestione della Qualità ISO 9001; controllo standardizzato dell’intero processo produttivo con completa tracciabilità
✅ Rapporti di test sulle prestazioni meccaniche di terze parti CMA
✅ Rapporti di laboratorio accreditati CNAS sulle proprietà dei materiali e sulla resistenza alla corrosione/agenti atmosferici
✅ Capacità di fornire documentazione tecnica EN 1090 conforme agli standard UE per progetti europei
✅ Specifiche complete dei materiali e rapporti sui test di corrosione in nebbia salina per soddisfare i requisiti di audit per progetti all'estero nel sud-est asiatico, nel Medio Oriente e in America Latina
