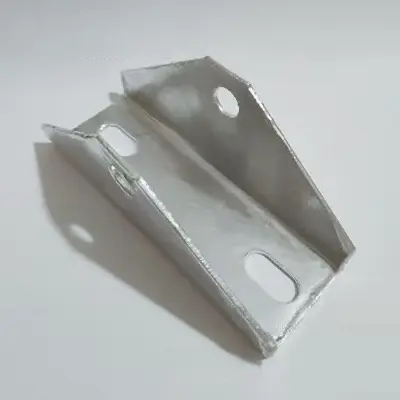

Connettore con staffa triangolare

Che cos'è un connettore triangolare per i sistemi di montaggio fotovoltaico?

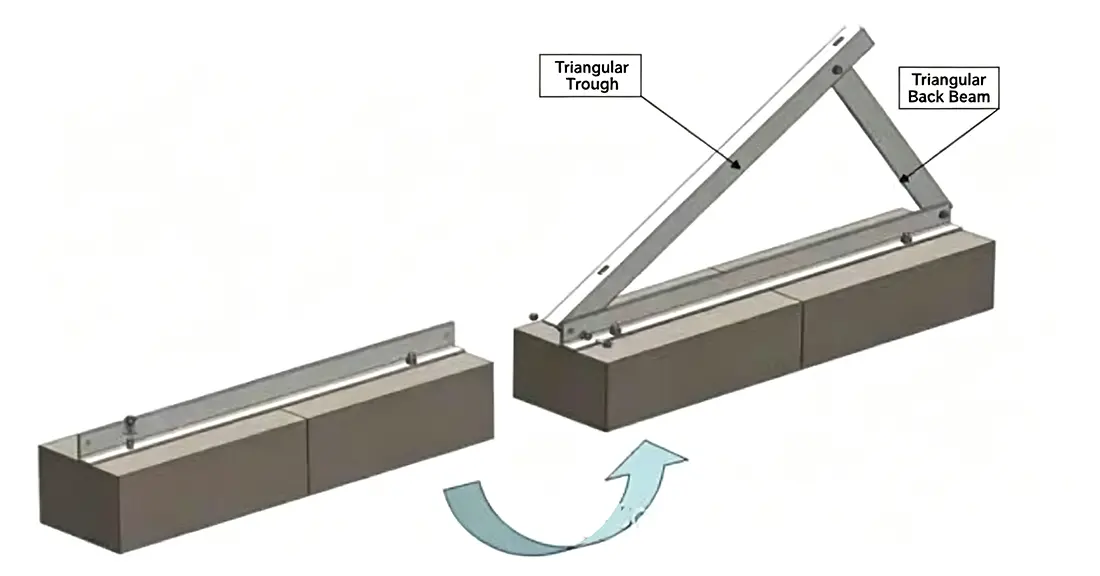

Conosciuti anche come supporti triangolari o rinforzi triangolari, i connettori per staffa triangolare cinese della fabbrica Guojian sono componenti hardware strutturali essenziali per i sistemi di montaggio fotovoltaici (PV). Sfruttando la stabilità meccanica del triangolo, collegano i principali montanti verticali, i controventi diagonali e gli arcarecci orizzontali per formare una struttura di supporto triangolare, distribuendo efficacemente le sollecitazioni causate dai carichi di vento, dai carichi di neve e dal peso dei moduli fotovoltaici. I sistemi di montaggio standard che si basano su connessioni a punto singolo sono soggetti a oscillazioni generali, fessurazioni delle saldature e cedimenti degli arcarecci se esposti nel tempo a forti venti all'aperto; l'installazione di connettori triangolari aumenta significativamente la rigidità dell'intera struttura di montaggio, rendendoli componenti indispensabili per impianti fotovoltaici a terra di grandi dimensioni, installazioni su terreni montuosi complessi e progetti in aree costiere soggette a carichi di vento elevati.

Principali vantaggi del prodotto

✅ Fornitura di fabbrica unica: connettori triangolari, profili in acciaio a forma di C/Z/U, morsetti fotovoltaici e connettori per arcarecci sono tutti prodotti internamente con un trattamento anticorrosione uniforme. L'intero sistema di montaggio è dotato di una garanzia unificata di 25 anni, eliminando la necessità di approvvigionamento da più fornitori ed evitando problemi come specifiche incompatibili o durate anticorrosive incoerenti.

✅ Doppie tecnologie anticorrosione per tutti gli ambienti: spessore del rivestimento zincato a caldo ≥65μm; Il rivestimento in zinco-alluminio-magnesio presenta proprietà autoriparanti sui bordi tagliati e supera i test di nebbia salina neutra di 1.000 ore, garantendo una durata a lungo termine nelle aree costiere saline-alcaline, progetti ibridi pesca-solare e regioni montuose ad alta umidità.

✅ Struttura triangolare ispessita e ad alta resistenza: i componenti principali sono stampati da un unico pezzo di acciaio Q355B da 2,0–3,0 mm. Lo stabile design meccanico triangolare resiste a venti di 60 m/s e carichi di neve di 1000 N/m², offrendo un'elevata capacità di carico senza flessioni o deformazioni nel tempo.

✅ Capacità di produzione affidabile su larga scala: officina standardizzata di 6.600 m² dotata di 20 punzonatrici CNC completamente automatizzate; produzione annua di 42.000 tonnellate di profili fotovoltaici. Le specifiche standard sono mantenute in magazzino; gli ordini all'ingrosso di oltre 10.000 unità vengono consegnati entro 10-15 giorni, con una pianificazione prioritaria disponibile per gli ordini urgenti.

✅ Qualità e conformità certificate: possiede le certificazioni ISO9001 (qualità), ISO14001 (ambientale) e ISO45001 (salute sul lavoro). Ogni lotto include un rapporto originale di ispezione della qualità della fabbrica, che soddisfa i requisiti di qualificazione per le gare d'appalto per centrali fotovoltaiche su larga scala.

Specifiche tecniche

Domande frequenti sugli appalti

D: Il connettore della staffa triangolare può essere personalizzato per adattarsi alle dimensioni specifiche della nostra struttura di montaggio?

R: Supportiamo la personalizzazione completa. Possiamo regolare lo spessore della piastra, la spaziatura dei fori e gli angoli di apertura in base ai supporti in acciaio con sezione a C/Z esistenti; fornisci semplicemente i disegni di montaggio e possiamo procedere con la creazione e la produzione dello stampo.

D: Come posso richiedere i campioni e il costo del campione può essere detratto dal pagamento dell'ordine all'ingrosso?

R: Piccole quantità di campioni con specifiche standard vengono fornite gratuitamente; si applicano solo le spese di spedizione. Se in un secondo momento viene effettuato un ordine per un progetto in blocco, il costo di spedizione del campione può essere completamente detratto dal totale dell'ordine.

D: Questo connettore può essere utilizzato per progetti costieri "pesci-solari" (acquacoltura-PV) o su terreni salini-alcalini? Qual è il periodo di garanzia?

R: Consigliamo la finitura superficiale Zinco-Alluminio-Magnesio; i bordi tagliati presentano proprietà anticorrosione autoriparanti, che li rendono adatti per aree costiere altamente corrosive, stagni per pesci e ambienti con terreno salino-alcalino. Gli accessori sono coperti da una garanzia di 10 anni e l'intero sistema fotovoltaico è coperto da una garanzia di durata utile di 25 anni.

Servizi di supporto agli appalti

1. Supporto gratuito per i disegni tecnici: fornitura di disegni per la disposizione complessiva del montaggio FV e calcoli del carico strutturale per supporti triangolari.

2. Servizi di test di terze parti: i campioni possono essere inviati al vostro laboratorio per test meccanici e anticorrosivi in ​​nebbia salina.

3. Documentazione completa di qualificazione dell'offerta: certificati "Tre sistemi", certificato di impresa di credito con rating AAA e rapporti di ispezione della qualità di fabbrica inclusi nella spedizione.

4. Supporto post-vendita a vita: follow-up regolari dopo la messa in servizio del progetto; sostituzione o restituzione gratuita degli accessori in caso di problemi di qualità non causati dall'uomo.
