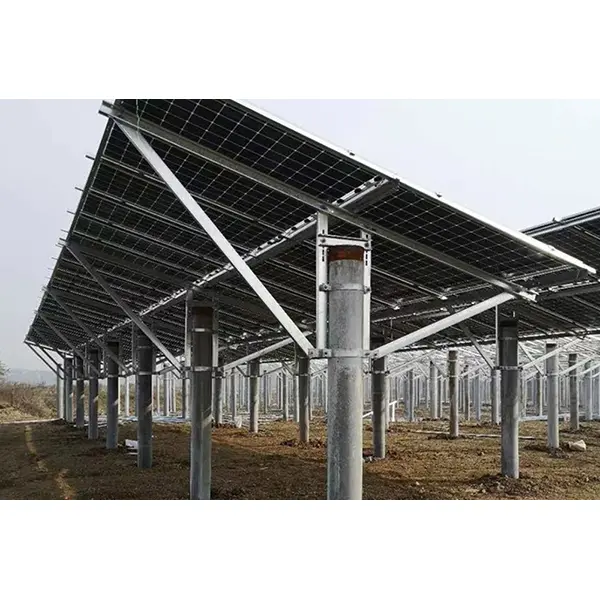

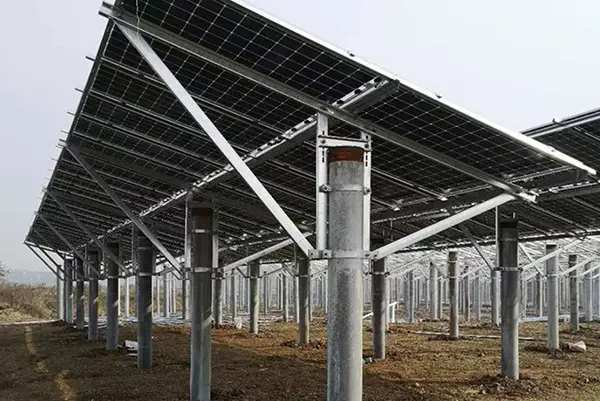

Sistema di montaggio solare a montante singolo a terra

Tutti i componenti di questo sistema di montaggio solare a montante singolo sono pre-elaborati in fabbrica dai produttori Guojian. In cantiere vengono eseguite solo le operazioni di assemblaggio dei bulloni, senza la necessità di saldature o tagli secondari. Ciò semplifica il processo di costruzione garantendo al tempo stesso la qualità del progetto.

Dettagli del prodotto

1. Composizione strutturale: un sistema di supporto fisso caratterizzato da un design a montante singolo come elemento portante primario; la struttura portante completa comprende il montante, la traversa, il rinforzo diagonale, il binario di guida, i morsetti e un set completo di elementi di fissaggio standard.

2. Compatibilità delle fondazioni: compatibile con due tipi di fondazioni tradizionali (pali a vite e plinti indipendenti in cemento) e adattabile a diversi terreni, tra cui terreni pianeggianti, pendii dolci, terreni agricoli e piane di marea.

3. Processo di installazione: tutti i componenti sono prefabbricati in fabbrica; l'assemblaggio in loco si basa esclusivamente sulla bullonatura, eliminando la necessità di lavorazioni a caldo (saldatura) o tagli secondari, garantendo così la qualità e semplificando la costruzione.

4. Materiali resistenti alla corrosione: la struttura principale utilizza acciaio strutturale Q235B (conforme agli standard nazionali) ed è sottoposta a zincatura a caldo ad alta temperatura, offrendo resistenza al vento, sabbia, pioggia, neve e lieve corrosione salina-alcalina, garantendo durata per uso esterno a lungo termine.

5. Funzionalità di personalizzazione: gli angoli di inclinazione, l'altezza dei montanti e la spaziatura degli array possono essere regolati in base alla latitudine del progetto e ai carichi di vento/neve per soddisfare i requisiti specifici di generazione di energia per diversi siti.

Vantaggi fondamentali

1. Risparmio sui costi di ingegneria civile: un minor numero di posizioni dei montanti comporta una riduzione di oltre il 30% nelle palificazioni e nei lavori di calcestruzzo rispetto ai sistemi a doppio montante, riducendo i costi complessivi.

2. Compatibilità agrivoltaica: l'ampia spaziatura tra i montanti e l'altezza da terra personalizzabile consentono il passaggio di macchine agricole e colture sotto i pannelli.

3. Elevata efficienza costruttiva: l'assemblaggio completamente imbullonato e i componenti intercambiabili riducono significativamente i tempi di costruzione in cantiere.

4. Durata: lo spessore della zincatura soddisfa gli standard, garantendo resistenza al vento, alla sabbia, alla pioggia, alla neve e alla lieve corrosione salina-alcalina, con una garanzia anticorrosione di 25 anni sulla struttura principale.

5. Personalizzazione flessibile: le dimensioni vengono adattate in base ai carichi di vento/neve locali e al terreno; le misure anticorrosione possono essere migliorate in caso di elevata salinità o condizioni estreme di vento/neve.

6. Documentazione completa: le spedizioni in fabbrica includono certificati di conformità, rapporti di prova e documenti di calcolo del carico, semplificando l'accettazione del progetto e il processo di offerta.

Scenari applicativi

Il sistema di montaggio solare a montante singolo a terra è adatto per impianti fotovoltaici centralizzati montati a terra su larga scala, basi agrivoltaiche, terreni industriali inattivi, fotovoltaico distribuito in villaggi e città e progetti fotovoltaici costieri con piane di marea; applicabile a vari progetti EPC di energia rinnovabile nazionali e internazionali. Produzione e controllo qualità

Le materie prime vengono sottoposte ad analisi spettrale in ingresso; i componenti vengono formati tramite lavorazione CNC integrata e punzonatura di precisione, seguiti da decapaggio e zincatura. I prodotti finiti vengono sottoposti a verifica dimensionale e prove di campionatura meccanica prima dell'imballaggio e della spedizione. I profili sono impacchettati con reggette in acciaio e gli elementi di fissaggio sono imballati a prova di umidità.

Domande frequenti

1. È una vera fabbrica?

Le visite alla fabbrica sono benvenute e sono disponibili foto/video dell'officina in tempo reale.

2. Il set completo include accessori?

Sì, è incluso un set completo di montanti, traverse, diagonali, morsetti e bulloni.

3. Viene fornita una guida all'installazione?

Sono inclusi i disegni di installazione ed è disponibile il supporto video online per guidare l'intero processo di costruzione.

4. Quali carichi di vento e neve può sopportare il sistema di montaggio?

I calcoli del carico possono essere eseguiti in base ai requisiti locali di vento e pressione della neve; il sistema è pienamente conforme agli standard di progettazione degli impianti fotovoltaici e mantiene la stabilità strutturale in condizioni climatiche estreme.

Promemoria di utilizzo e manutenzione

L'installazione deve rispettare rigorosamente le specifiche del disegno e i bulloni devono essere serrati alla coppia prescritta. Ispezionare regolarmente i collegamenti dopo forti piogge, neve o forti venti; per installazioni su piane di marea, ispezionare annualmente il rivestimento zincato. Non appendere oggetti sovrappeso alla struttura di montaggio.
